Как в автокаде обвести контур

Линии внешнего контура

Эта процедура используется для автоматического получения профиля или внешнего контура вокруг любого набора прилегающих линейных объектов, включая архитектурные. Визуальный результат этой процедуры аналогичен объединению объектов, но в этом случае сформированный контур представляет собой отдельно выбираемый объект. В отличие от других инструментов AD-линий к инструменту «Внешний контур» имеется доступ с панели инструментов «Общие». Команда AECLINEWORKSHRINKWRAP, инициируемая инструментом, входит в команду Центра управления, предназначенную для размещения ключей слоев (т. е. полилинии внешнего контура, созданные с помощью этого инструмента, автоматически помещаются на определенный слой в соответствии с ассоциируемым ключом слоя).

1. Откройте инструментальную палитру «Детализация» и перейдите на вкладку «Основные».
2. Выберите инструмент «Внешний контур».
3. Выберите все объекты, которые следует обвести внешним контуром.
4. Нажмите клавишу Enter.

Понятия, связанные с данным

Задачи, связанные с данной

• Отсечение объектов, основанных на линиях или контурах
• Обрезка линий и профильных объектов по кромке
• Удлинение линий до кромки
• Разделение линий и профильных объектов
• Вычитание из линий и профильных объектов
• Скрытие участков линии
• Объединение линий и профильных объектов
• Подрезка линий и профильных объектов
• Создание массивов
• Изменение положения опорной точки
• Равномерное распределение линий или объектов
• Центрирование линий и объектов

САПР для инженера

Очень часто при создании чертежей в AutoCAD возникает необходимость превратить некий контур, состоящий из разрозненных объектов в единое целое. Проще говоря, «обрисовать» некий контур полилинией. Контур при этом должен быть замкнутый — это обязательное условие.

Сделать это можно с помощью команд Контур или Штриховка. Рассмотрим на примере плана помещения. План получен векторизацией бумажного чертежа и состоит из обычных отрезков. Наша задача превратить их в полилинии.

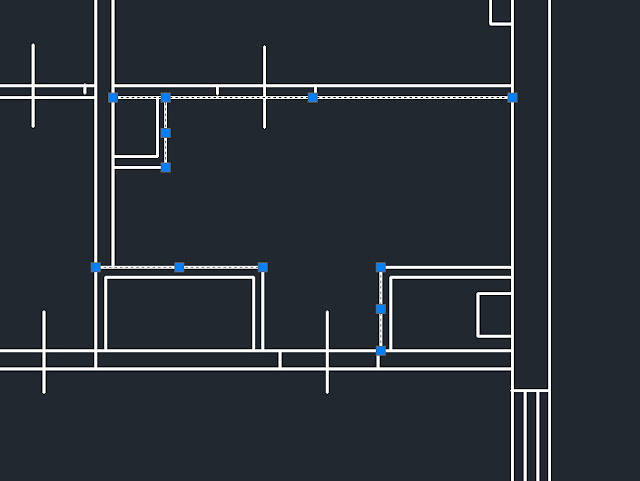

Исходный план

Контур

Вызываем команду КОНТУР (_BOUNDARY) или КПОЛИ (_BPOLY)

Команда Создание контура

Выбираем из списка Тип объекта Полилиния (можно создавать и области), щелкаем кнопку Указание точек и щелкаем мышью внутри замкнутого контура нашего помещения, подтверждаем.

Готово! При этом исходные объекты никуда не делись. Переместим полученную полилинию.

Контур в виде полилинии

Так же как и команда Штриховка здесь поддерживается решение островков, если это необходимо.

Штриховка

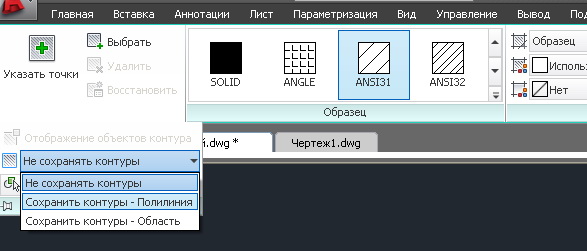

Пр создании штриховки есть возможность сохранить контур заштрихованной области в виде полилинии или области. На ленте команды выбираем Сохранить контуры — Полилиния и штрихуем наше помещение.

Получаем контур нашего помещения как полилинию

Дальше можно в свойствах этой полилинии посмотреть периметр и значение площади, равные, соответственно, периметру и площади нашего помещения.

С остальными приемами работы в AutoCAD можно познакомиться на этой странице.
С уважением, Андрей.

5 комментариев:

Большое спасибо Ответить Удалить

Все верно, но есть некоторые нюансы:
1. Для команды ШТРИХОВКА (HATCH или BHATCH) контур НЕ ОБЯЗАТЕЛЬНО должен быть замкнутым! В диалоговом окне команды надо открыть дополнтельные опции кнопкой > и в окошке Tolerance (Допуск) задать величину максимально допустимого разрыва контура. Тогда Автокад автоматически замкнет все разрывы, если они лежат в пределах допуска.
2. Команда КОНТУР (BOUNDARY) создает полилинии из отрезков, полилиний и дуг. Если в контур наряду с этими примитивами входят сплайны или эллипсы, можно создать только ОБЛАСТЬ (Region). Ответить Удалить

Полезная статья. Есть небольшое дополнение касательно команды BOUNDARY. Как известно слабая сторона этой команды неэффективная работа со сложными, так сказать, «насыщенными» чертежами. При работе с подобными чертежами BOUNDARY может часто уходить в «глубокую задумчивость» либо же строить «какие-то не те» контуры.
Я бы предложил использовать вместо BOUNDARY мощную бесплатную утилиту SuperBoundary, которая позволяет быстро и точно строить контуры на чертежах практически неограниченной степени сложности. Ответить Удалить

Самоучитель AutoCAD 3D

Исходный контур – далее просто контур, это определяющее понятие, своего рода опорная точка всего твердотельного моделирования в AutoCAD. Без правильно созданного контура невозможно построить ни одного трехмерного твердотельного объекта, отличного от типовых тел-примитивов.

Контур – это фигура на плоскости образованная набором плоских примитивов AutoCAD, например, таких как отрезок, дуга или сплайн.

В твердотельном моделировании, прежде чем сформировать какое-то объемное тело необходимо подготовить определенным способом плоский рисунок (шаблон или подложку) и только после этого применить к нему определенные инструменты по формированию тела.

На рис. 4.13 показаны плоские замкнутые контуры, предназначенные для формирования на их основе 3D тел операциями вращения и выдавливания.

Рис. 4.13. Геометрия некоторых исходных контуров

Некоторые типовые геометрические примитивы, такие, например, как круг, прямоугольник и другие, можно рассматривать как подложки, уже готовые для формирования на их основе твердых тел.

Существует два основных способа построения исходного контура, каждый из которых имеет свои особенности и алгоритм выполнения:

1. Применение инструмента Контур.
2. Преобразование набора плоских примитивов AutoCAD в замкнутый контур с помощью инструмента Редактировать полилинию.

Есть еще один способ, но он применяется крайне редко – это преобразование набора плоских примитивов в область .

На рис. 4.14 представлены падающие меню с командами преобразования исходного контура в замкнутый контур (интерфейс Лента) и полилинию (из опций ГМн).

Рис. 4.14. Выбор инструментов построения контура

Алгоритм для 1-го способа по подсказкам КС:

• активизировать инструмент Контур, в результате откроется ДО Контур, рис. 4.15;

Рис. 4.15. Интерфейс ДО Контур

• в окне нажать кнопку OK;
• внутренняя точка: указать любую точку внутри контура. Если формируется несколько контуров, то последовательно указать точки в каждом и щелкнуть Ent;
• для выхода из действия команды нажать Esc.

Алгоритм для 2-го способа по подсказкам КС:

• запустить команду Редактировать полилинию, рис. 4.14.б;
• выберите полилинию или [Несколько]: щелкните ПКн и в КМн указать пункт Несколько;
• выберите объекты: выделить, лучше рамкой, те объекты, которые подлежат преобразованию в контур и щелкнуть Ent;
• преобразовать отрезки, дуги и сплайны в полилинии [Да, Нет] ? : щелкнуть ПКн и КМн выбрать опцию Да;
• задайте параметр [Замкнуть, Разомкнуть, Добавить,…]: щелкнуть ПКн и КМн выбрать опцию Добавить;
• дважды щелкнуть по клавише Ent.

Двух рассмотренных выше способов вполне достаточно, для того чтобы преобразовать набор плоских примитивов рисования в замкнутую полилинию (исходный контур), т.е. объекты, пригодные к последующему формированию на их основе 3D тел.

В свою очередь AutoCAD располагает еще несколькими инструментами, с помощью которых можно создать осмысленные в той или иной мере подложки, пригодные для дальнейших построений.

Ниже перечислены эти инструменты и путь к ним:

При построении контура, как подложки для последующего формирования на ее основе 3D тел, следует придерживаться двух простых правил:

1. Исходный контур должен быть замкнут, в противном случае AutoCAD сформирует поверхность.
2. Все линейные примитивы, образующие контур, должны принадлежать одной плоскости.

Как построить контур снаружи объекта на определенном расстоянии

Добрый день ! Подскажите пожалуйста. Есть в автокаде карта земельных участков, нужно вокруг участка построить на определенном расстоянии (например 50 метров) во все стороны контур от этого участка. С помощью какого инструмента и как это делается?
Прикрепил скриншот (пример того как должно быть, желтый — контур объекта, красный — контур (который я не знаю как нарисовать) на расстоянии 100 м от границ желтого участка
