Руководства по ремонту Снятие и установка рычага привода стояночного тормоза Киа Спортэйдж
Рис. Детали тормозного механизма стояночного тормоза автомобиля 4WD (на фото показаны детали тормозного механизма с левой стороны): 1- чашка опорной стойки; 2- прижимная пружина; 3 — стержень опорной стойки; 4 — передняя колодка стояночного тормоза; 5 — распорная пружина; 6 — верхняя стяжная пружина передней колодки; 7 — фиксирующая пластина; 8 — распорная планка; 9 — верхняя стяжная пружина задней колодки; 10 — разжимной рычаг; 11 — задняя колодка стояночного тормоза; 12 — регулировочное устройство; 13 — нижняя стяжная пружина.
Вам потребуются: ключ и торцовая головка «на 12», отвертка с крестообразным лезвием.
Рычаг в сборе снимайте для замены при износе либо повреждении зубчатого сектора или собачки.
1. В салоне автомобиля снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола») .

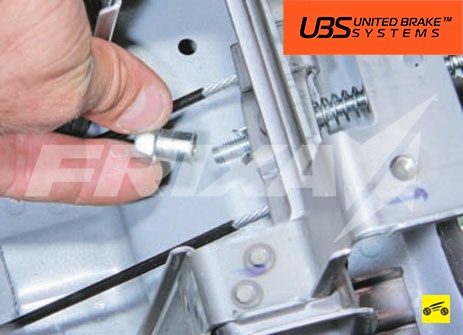

2. Отверните регулировочную гайку до конца резьбовой части тяги рычага привода стояночного тормоза…

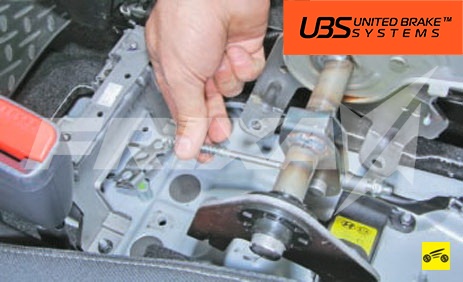

3. …и снимите гайку с тяги.
4. Нажмите на фиксатор колодки жгута проводов выключателя сигнальной лампы включения стояночного тормоза…

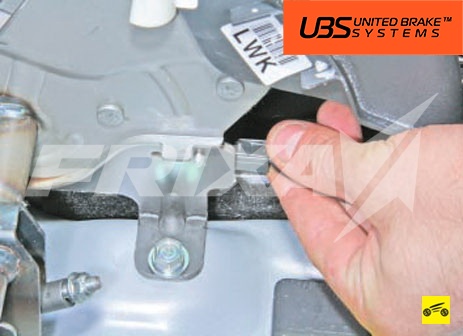

5. …и отсоедините колодку от выключателя.

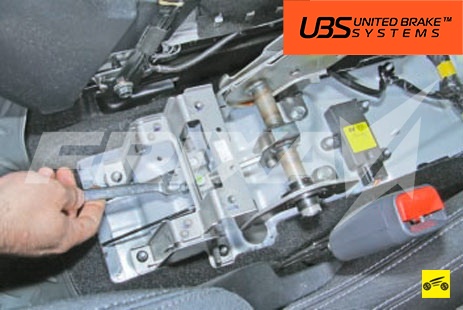

6. Выверните четыре болта крепления рычага привода стояночного тормоза к основанию кузова.

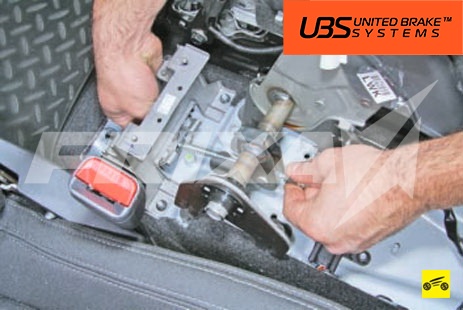

7. Придерживая уравнитель, извлеките из его отверстия тягу рычага привода стояночного тормоза…
8. …и снимите рычаг, одновременно снимая с тяги пружину, чтобы не потерять ее.
9. Если рычаг привода стояночного тормоза сняли для замены, а на новом рычаге нет выключателя сигнальной лампы включения стояночного тормоза, выверните винт крепления выключателя к основанию рычага…

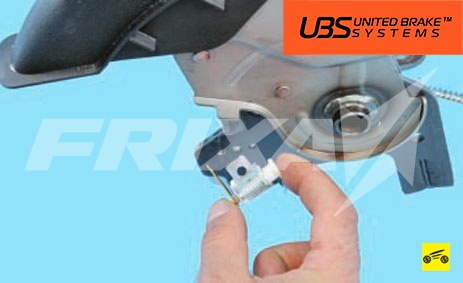

10. . снимите выключатель и установите на новый рычаг.
11. Смажьте консистентной смазкой зубчатый сектор рычага перед его установкой на автомобиль.
12. Установите рычаг в порядке, обратном снятию, и отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза») .
Как подтянуть ручник на Киа Спортейдж
Большинство автовладельцев сталкиваются с процедурой подтягивания ручника только при подготовке машины к техосмотру. Однако если в процессе эксплуатации ручным тормозом пользуются достаточно часто, нужно проверять и подтягивать ручник примерно раз в месяц. Со временем натяжение троса становится слабее и это негативно сказывается на безопасности вождения.
Чтобы проверить эффективность работы ручника, достаточно установить его в максимально высокое положение и попробовать раскачать машину. Если колеса надежно фиксированы, автомобиль не двигается, то можно отложить регулировку или ремонт. В том случае, когда владельцу удается сдвинуть колеса с места, требуется подтянуть ручник на Kia Sportage. О том, что трос ручника ослаблен, говорит и более поздняя от привычной водителю реакция тормоза. В запущенных ситуациях можно столкнуться и с полным отказом тормозов.
Как подтянуть ручник на Киа Спортейдж
- головка на 12;
- удлинитель;
- трещотка;
- плоская отвертка.
Перед тем, как подтянуть ручник на Киа Спортейдж, машину необходимо поставить на прямой горизонтальной поверхности и зафиксировать на месте. Для этого под задние колеса спереди и сзади подкладывают тяжелые опоры, которые будут препятствовать любому движению автомобиля.
Справка! Перед началом работ необходимо несколько раз интенсивно выжать педаль тормоза.
Дальнейшая процедура происходит в несколько этапов:
- Открывается крышка бокса, расположенная в подлокотнике водителя.
- На дне находится шумоизоляционное покрытие. Его также необходимо снять, освободив доступ к регулировочному узлу.
- Ручник поднимают на четыре щелчка.
- Регулировочную гайку закручивают до тех пор, пока колеса не будут полностью зафиксированы.
- Рычаг ручного тормоза возвращают в исходное положение.
Демонтировать напольную консоль следует очень осторожно. Задняя вставка держится на защелках, которые легко сломать. Проводится данная процедура руками без использования вспомогательных инструментов.
Проверить уровень натяжения троса можно, поставив машину на невысоком пологом склоне на нейтральной передаче. Если при отпущенном тормозе автомобиль начинает медленно двигаться, нет причин сомневаться в эффективности регулировки. В случае, когда машина перемещается с рывками или замирает на месте, требуется немного ослабить регулировочную гайку.
При нормальной работе ручника во время поднятия должно звучать 7-8 щелчков.
Если достичь приемлемого результата при помощи подкручивания регулировочной гайки не удается, понадобится более серьезный ремонт, предполагающий снятие задних колес.
После того, как колеса сняты, вынимают заглушки из пазов, предназначенных для регулировки ручника. При необходимости можно провернуть диск, чтобы зазоры оказались в положении сверху. Вставив отвертку в отверстие, необходимо провернуть гайку до полного затормаживания диска. Основание отвертки при этом должно упираться в край зазора, чтобы облегчить процесс вращения.
Регулировочную гайку необходимо прокрутить в обратную сторону на 5 щелчков. Процедуру повторить с другой стороны. Далее проверяют работу ручника. Если количество щелчков соответствует норме, регулировку можно заканчивать.
Справка! Прежде чем устанавливать колеса на место, необходимо провернуть рукой диски автомобиля. Вращение должно быть свободным и равномерным. Если движение происходит с рывками, требуется более глобальный ремонт с заменой троса или тормозных колодок.
После того, как регулировка окончена, необходимо установить на место колеса, шумоизоляцию бокса, закрыть его крышкой. Также важно вновь протестировать работу ручного тормоза, поставив машину под уклоном.
Исправный ручной тормоз необходим, чтобы уберечь автомобиль от незапланированного движения во время кратких стоянок. Особенно важно использовать ручник при остановке на дороге с небольшим уклоном. Поддерживая ручной тормоз в исправном состоянии, автовладелец защищает автомобиль от несанкционированного движения и возможных повреждений.
Руководства по ремонту Регулировка привода стояночного тормоза Киа Спортэйдж
Для предварительной проверки правильности регулировки привода стояночного тормоза поднимите рычаг привода вверх до упора, при этом вы должны услышать 7 или 8 щелчков храпового устройства. Если количество щелчков не соответствует указанным значениям или автомобиль не удерживается стояночным тормозом (см. «Проверка стояночного тормоза») , отрегулируйте привод. Регулировочный узел привода стояночного тормоза расположен в салоне под облицовкой тоннеля пола.
1. Вывесите заднюю часть автомобиля и установите ее на надежные опоры.
2. Откройте крышку бокса в подлокотнике водителя…
3. …и снимите шумоизоляционную накладку со дна бокса.
Под шумоизоляционной накладкой бокса находится окно в облицовке тоннеля пола для доступа к регулировочному узлу привода стояночного тормоза.
4. Поднимите рычаг стояночного тормоза на 4 щелчка.
5. Заверните регулировочную гайку до момента полного затормаживания задних колес.
6. Опустите вниз рычаг стояночного тормоза и проверьте легкость вращения задних колес. При затрудненном вращении немного отверните регулировочную гайку.
7. Если вращением гайки добиться нужного количества щелчков не удается, снимите задние колеса.
8. Выньте заглушки из отверстий в тормозных дисках для регулировки зазора стояночного тормоза.
9. У автомобиля 2WD поверните диски так, чтобы отверстия в них расположились вверху…
10. … а у автомобиля 4WD — внизу. Вставьте отвертку в отверстие и, оперев стержень отвертки о край отверстия, вращайте гайку регулировочного устройства стояночного тормоза до полного затормаживания тормозного диска колодками стояночного тормоза.
11. Отверните гайку регулировочного устройства на 5 щелчков в обратную сторону.
12. Аналогично отрегулируйте механизм стояночного тормоза второго колеса.
13. Снова отрегулируйте количество щелчков рычага стояночного тормоза вращением регулировочной гайки наконечника троса (см. пп. 5 и 6).
14. Проверните тормозные диски рукой. Они должны вращаться равномерно, без рывков. В противном случае отремонтируйте привод стояночного тормоза или тормозные механизмы задних колес.
15. Установите автомобиль на колеса.
16. Уложите шумоизоляционную накладку на дно бокса и закройте его крышку.
Педальный стояночный тормоз — подтяжка ручника Спортейдж 4
Вчера, побывав на даче, попал в весьма затруднительное положение, повис на двух колесах при выполнении поворота на право в гору. Колеса начали буксовать… а машина откатываться назад. Ни включенный хил-асистенс, ни ESP ни какого результата не дали. Жопность ситуации, заключалась в замечательном железобетонном столбе, который маячил в 20 сантиметрах за кормой. Хотел поставить на ручник — ножник… а он не держит!
На помощь пришли соседи и вытолкали машину. Не откладывая в долгий ящик, решил сегодня подтянуть и настроить ручник. Проведя осмотр, чуть не начал разборку подлокотника, ибо все тросики идут в тот туннель. Но! Оказывается все на много проще! Регулировка ручника у нас производится регулировочным винтом, который находится возле самой педали. Из инструмента нужна только головка на 10! Пять минут настройки, 10 минут обкатки (проверяем что б не грелись) и наслаждаемся! Быстрее чем ехать к ОД на СТО и ждать очереди!
Какого хрена при предпродажной подготовке это не сделал ОД остается загадкой… Всем удачи на дорогах!
З.ы. фото может и не супер, но если нагнетесь и заглянете под педаль — все сразу станет понятно
