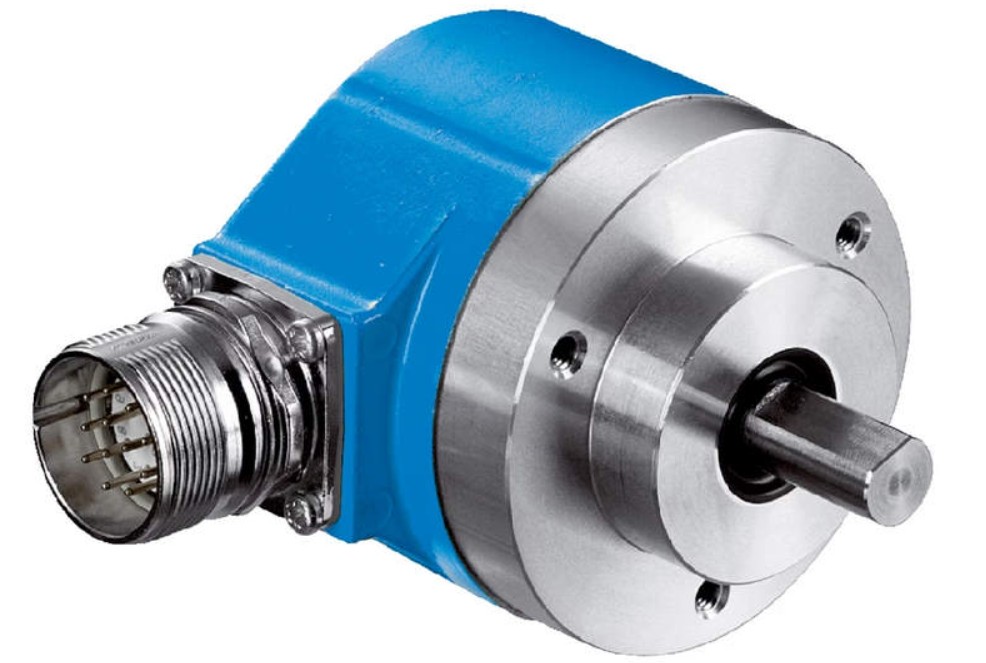

Энкодеры Sick и Leine Linde относятся к наиболее востребованным датчикам положения в промышленной автоматике. Они применяются в металлургии, крановом оборудовании, станкостроении, ветроэнергетике и тяжелом машиностроении. Несмотря на высокую надежность, оба бренда со временем сталкиваются с типичными неисправностями: загрязнением оптического тракта, выходом из строя электроники, механическим износом подшипников и нарушением калибровочных параметров.
Ремонт таких устройств позволяет вернуть точность в пределах исходных паспортных значений и значительно продлить срок службы по сравнению с покупкой нового изделия. Важно понимать, что самостоятельный разбор часто приводит к дополнительным повреждениям, особенно у моделей с тонким стеклянным диском или сложной многоканальной электроникой.
Особенности конструкции и типичные неисправности энкодеров Sick
Энкодеры Sick (серии DFS60, AFS60, AFM60, DUS60 и другие) чаще всего выполняются в оптическом исполнении с высоким разрешением до 10000–25000 имп/об. В инкрементальных моделях используется стеклянный кодовый диск с нанесённой штриховкой, а в абсолютных — многооборотная система на основе шестерён или оптической шкалы.
Наиболее частые причины отказа:
- загрязнение или царапины на стеклянном диске, приводящие к пропускам импульсов и хаотичным сбоям сигнала;
- выход из строя оптоэлектронной платы обработки сигнала;
- износ подшипников вала, вызывающий биение и люфт;
- повреждение разъёма или кабеля, особенно в агрессивных средах с маслом и вибрацией.
В процессе ремонта специалисты проводят полную разборку корпуса, ультразвуковую чистку оптических элементов и замену повреждённых компонентов. После сборки обязательна проверка на специализированном стенде с имитацией реальных скоростей вращения.
Компания Glocaldeal специализируется на поставках оборудования и комплектующих для промышленной автоматизации и электротехнических решений, предлагая продукцию таких брендов, как ABB, Allen Bradley, Festo, IFM, Schneider Electric, Turck и SICK, а также Omron произодитель. В ассортимент входят частотные преобразователи, промышленные электродвигатели, программируемые контроллеры, датчики, контакторы, автоматические выключатели, пневматические и электрические компоненты, средства промышленной безопасности и интерфейсные устройства, что позволяет комплексно решать задачи оснащения, модернизации и сопровождения производственных процессов.
Особенности конструкции и типичные неисправности энкодеров Leine Linde
Энкодеры Leine Linde (серии 861, 862, RHI 503/593, 1000 и другие) отличаются повышенной механической прочностью и рассчитаны на экстремальные условия: удары, вибрацию до 200–300 g, температуру от -40 °C до +100 °C и защиту IP67–IP69K. Многие модели оснащены системой самодиагностики ADS (Advanced Diagnostic System), которая позволяет заранее выявлять деградацию сигнала.
Типичные неисправности включают:
- загрязнение оптического канала пылью и масляным туманом;
- выход из строя светодиодов или фотоприёмников;
- механические повреждения вала или корпуса при сильных ударах;
- потерю точности из-за температурного дрейфа или длительной работы на предельных скоростях.
Благодаря прочной конструкции энкодеры Leine Linde реже требуют замены подшипников, однако при серьёзных механических повреждениях восстановление возможно только при наличии оригинальных запасных частей или качественных аналогов.
Этапы профессионального восстановления энкодеров
Ремонт энкодеров обоих производителей проходит по схожей технологии, но с учётом особенностей каждой модели.
- Первичная диагностика и дефектация. На этом этапе устройство подключается к тестовому стенду, проверяется выходной сигнал осциллографом и анализатором протоколов (SSI, EnDat, Profibus, EtherNet/IP и др.). Определяется характер неисправности: пропуски импульсов, смещение нуля, отсутствие сигнала на одном из каналов, ошибка самодиагностики ADS (у Leine Linde) или сбой синхронизации (у Sick). Также проводится визуальный осмотр на предмет механических повреждений корпуса, вала и разъёма. Диагностика занимает от 1 до 3 часов в зависимости от сложности.
- Разборка, чистка и замена компонентов. Корпус аккуратно разбирается в чистой зоне, оптический диск и платы извлекаются. Стеклянный диск проходит ультразвуковую ванну с последующей сушкой в потоке азота. Повреждённые светодиоды, фототранзисторы, конденсаторы и резисторы заменяются на оригинальные или проверенные аналоги. При необходимости восстанавливается пайка многослойных плат. Подшипники заменяются только при явном люфте или шуме — в большинстве случаев их удаётся сохранить после чистки и смазки специальным составом. У моделей Leine Linde с ADS дополнительно проверяется и при необходимости перепрошивается микропроцессор диагностики.
- Сборка и предварительная проверка. После сборки энкодер центрируется с точностью до 0,01 мм, проверяется биение вала. Проводится первичное включение без нагрузки: контроль потребляемого тока, стабильности выходных импульсов и работы всех каналов (A, B, Z, дополнительные).
- Точная калибровка и финальное тестирование. Калибровка выполняется на прецизионном стенде с эталонным двигателем и угловым датчиком. Для инкрементальных моделей устанавливается правильное соотношение импульсов на оборот и симметрия каналов A/B (обычно 90° ±5°). Для абсолютных энкодеров (EnDat, SSI, CANopen) проводится привязка нуля и проверка многооборотного счёта. Устройства Sick часто требуют настройки через фирменный программатор (например, для серий AFS/AFM), а модели Leine Linde с ADS — верификации диагностических порогов. После калибровки проводится длительный прогон на разных скоростях (от 1 до 6000–12000 об/мин в зависимости от модели) и температурных режимах. Только после подтверждения стабильности параметров энкодер считается восстановленным.
Заключение
Профессиональный ремонт энкодеров Sick и Leine Linde позволяет восстановить точность до уровня нового изделия при стоимости в 30–60 % от цены замены. Ключ к успеху — использование специализированного оборудования для чистки оптики, точной центровки и калибровки, а также наличие опыта работы именно с этими брендами. После ремонта устройство обычно получает гарантию 12–18 месяцев при условии правильной установки и эксплуатации.
Вопросы и ответы
1. В чём основное отличие ремонта инкрементальных и абсолютных энкодеров Sick?
Инкрементальные энкодеры Sick (например, DFS60, DUS60) выдают только последовательность импульсов, поэтому при ремонте основной акцент делается на восстановлении чистоты оптического тракта, симметрии сигналов каналов A и B, а также на точной установке фазового сдвига 90°. После чистки или замены компонентов обязательно проводится калибровка duty cycle (скважности импульсов) и проверка индексного импульса Z на каждом обороте.
Абсолютные модели (AFS60, AFM60, AHS/AHM) хранят позицию даже при отключении питания, поэтому ремонт сложнее: требуется проверка и восстановление многооборотного счётчика (часто на основе магнитных или оптических шестерён), корректная привязка нуля и верификация протокола (SSI, EnDat, CANopen). Ошибка в многооборотном треке приводит к полной потере абсолютной позиции после перезагрузки системы. Калибровка здесь включает программирование через фирменный интерфейс Sick и длительное тестирование на разных скоростях.
2. Почему стеклянный диск в энкодерах Sick так часто становится причиной отказа?
Стеклянный кодовый диск — это очень тонкая (обычно 0,1–0,3 мм) пластина с нанесённой фотолитографией высокой точности. Даже микроскопическая царапина, пылинка или масляный след нарушают прохождение света через штриховку, вызывая пропуски импульсов, «дрожание» сигнала или полную потерю одного из каналов.
В промышленных условиях (металлургия, краны, станки) внутрь корпуса часто попадает абразивная пыль, конденсат или масло через негерметичный вал или повреждённый сальник. Ультразвуковая чистка помогает в 70–80 % случаев, но при глубоких царапинах диск приходится заменять — а это один из самых дорогих этапов ремонта, так как требуется точная центровка и балансировка.
3. Какие типичные механические неисправности встречаются у энкодеров Leine Linde серии 861/862?
Leine Linde проектирует эти модели для экстремальных условий (вибрация до 300 g, удары, температура -40…+100 °C), поэтому подшипники изнашиваются реже, чем у конкурентов. Тем не менее, при неправильном монтаже (перекос вала, чрезмерное осевое/радиальное усилие) подшипники всё равно выходят из строя за 2–5 лет интенсивной эксплуатации.
Другая частая проблема — деформация корпуса или вала после удара крана/механизма. Это приводит к биению >0,02 мм, что нарушает зазор между диском и оптоэлектронной системой. Ремонт включает замену подшипников на оригинальные или аналоги с идентичным классом точности, а также восстановление центровки с точностью до 0,005–0,01 мм.
4. Что такое система ADS в энкодерах Leine Linde и как она помогает при ремонте?
ADS (Advanced Diagnostic System) — это встроенная в энкодер система самодиагностики, которая непрерывно мониторит несколько параметров: амплитуду сигнала, качество интерполяции, температуру внутри корпуса, вибрацию, количество оборотов и состояние светодиодов. При деградации любого параметра выдаётся предупреждающий сигнал по отдельному проводу STATUS или через протокол.
При ремонте ADS сильно упрощает диагностику: специалист видит историю ошибок (например, «низкая амплитуда сигнала уже 8 месяцев» или «превышение вибрации»). После замены компонентов ADS позволяет быстро проверить, устранена ли причина, и откалибровать пороги тревог. Без ADS дефектация занимает в 2–3 раза больше времени.
5. Можно ли самостоятельно почистить оптику энкодера Sick без специального оборудования?
Теоретически возможно, но крайне рискованно. Стеклянный диск очень хрупкий, а зазор между ним и оптической головкой составляет всего 0,1–0,3 мм. Обычная кисточка или салфетка легко оставляют ворсинки или царапины, что ухудшит ситуацию.
Без ультразвуковой ванны, сушильного шкафа с азотом и микроскопа с подсветкой под 40–100× чистка часто превращается в дополнительное повреждение. Профессиональные сервисы используют именно такой комплекс, чтобы восстановить до 95 % исходной амплитуды сигнала.
6. Сколько времени обычно занимает полный ремонт энкодера Sick DFS60?
В среднем 5–12 рабочих дней, в зависимости от загруженности сервиса и наличия запчастей. Диагностика — 1–2 дня, разборка+чистка+замена — 2–4 дня, сборка+калибровка — 2–4 дня, финальное тестирование — 1–2 дня.
Срочный ремонт (за доплату) может быть выполнен за 2–4 дня, но требует наличия аналоговых компонентов на складе и приоритетного стенда.
7. Почему после ремонта энкодера иногда появляется ошибка «низкая амплитуда сигнала»?
Это происходит, если при чистке или замене элементов оптической системы не удалось полностью восстановить исходную яркость светодиода или чувствительность фотоприёмника. Даже 10–15 % падения амплитуды достаточно для появления предупреждения в контроллере.
Вторая причина — неправильная центровка после сборки: диск смещается относительно оптической головки, меняя интенсивность света. Требуется повторная юстировка на стенде с осциллографом и регулировкой зазора.
8. Как проверить правильность калибровки абсолютного энкодера Sick AFM60 после ремонта?
После привязки нуля энкодер подключают к тестовому контроллеру или программатору Sick. Выполняют полный цикл: поворот на 360° × несколько оборотов (для проверки многооборотного счёта), затем отключение питания и повторное включение — позиция должна сохраняться с точностью ±1–2 бит.
Дополнительно проверяют протокол EnDat/SSI на осциллографе: тайминги, уровень сигнала, отсутствие ошибок CRC. Финальный тест — прогон на максимальной скорости (до 9000–12000 об/мин) в течение нескольких часов.
9. В чём преимущество ремонта энкодеров Leine Linde по сравнению с покупкой новых?
Стоимость ремонта обычно составляет 35–65 % от цены нового изделия той же модели. При этом сохраняется оригинальная точность (до 18–24 бит), а в некоторых случаях даже улучшается благодаря замене устаревших компонентов на более современные аналоги.
Leine Linde имеет очень прочную механику, поэтому после ремонта энкодер часто служит дольше нового китайского аналога. Гарантия на отремонтированное устройство обычно 12–24 месяца.
10. Какие инструменты обязательно нужны для калибровки энкодеров Sick и Leine Linde?
Прецизионный поворотный стенд с эталонным угловым датчиком (точность 1–5 угловых секунд), осциллограф с частотой дискретизации ≥500 МГц, анализатор протоколов (для SSI/EnDat/CANopen), программатор Sick (для абсолютных моделей), источник стабильного питания 5/10/24 В с погрешностью <0,5 %.
Для Leine Linde дополнительно нужен интерфейс для чтения ADS (через RS-485 или Ethernet), а также ПО для просмотра диагностических данных.
11. Можно ли отремонтировать энкодер, если разбился стеклянный диск?
В большинстве случаев — нет. Новый диск должен быть изготовлен с идентичной штриховкой, точно посажен и отбалансирован. Только крупные производители (или специализированные сервисы с контрактом) могут это сделать.
Исключение — некоторые модели Leine Linde с толстым защитным стеклом: иногда удаётся заменить только внешнее защитное кольцо, сохранив основной диск.
12. Как часто нужно менять подшипники в энкодерах Leine Linde при интенсивной эксплуатации?
При правильном монтаже и отсутствии экстремальных ударов — раз в 7–12 лет. При вибрации >100 g или постоянной работе на 3000–6000 об/мин — каждые 3–5 лет.
Замена подшипников — стандартная процедура: используют высокотемпературную смазку и класс точности P4–P5.
13. Что делать, если после ремонта энкодера Sick пропадает индексный импульс Z?
Проверить юстировку оптической головки относительно метки на диске — смещение даже на 0,05 мм может убрать Z-импульс. Иногда помогает микроподстройка положения головки.
Если диск чистился — возможно, повредили или стёрли индексную метку. В таком случае требуется замена диска или сложная ручная юстировка под микроскопом.
14. Как влияет температура на точность отремонтированного энкодера?
После ремонта энкодеры проходят температурную стабилизацию и калибровку в диапазоне -20…+80 °C (иногда шире). Однако старение светодиодов и дрейф резисторов всё равно дают погрешность 0,5–2 угл. сек./10 °C.
Leine Linde с ADS отслеживает внутреннюю температуру и может выдавать предупреждение при перегреве, что помогает планировать обслуживание.
15. Сколько стоит ориентировочно ремонт энкодера Sick DFS60 в 2025–2026 годах?
В зависимости от региона и сервиса — 12 000–28 000 рублей при чистке и замене электроники. С заменой подшипников — 18 000–35 000 рублей. Полный ремонт с новым диском — 35 000–65 000 рублей.
Это всё равно дешевле нового (DFS60 стоит 45 000–120 000 рублей в зависимости от разрешения и интерфейса).
16. Почему энкодеры Leine Linde реже требуют ремонта, чем Sick?
Leine Linde изначально рассчитаны на тяжёлые условия: усиленный корпус, двойные подшипники, более мощные светодиоды с большим ресурсом, толстое защитное стекло. Система ADS заранее сигнализирует о деградации.
Sick больше ориентирован на универсальность и высокое разрешение, но менее защищён от вибрации и загрязнений в базовых моделях.
17. Можно ли восстановить энкодер после попадания воды?
Если вода не привела к коррозии платы и не повредила диск — да, в 60–70 % случаев. Требуется полная разборка, промывка в изопропиловом спирте, ультразвуковая чистка, сушка в вакууме или азоте, замена повреждённых конденсаторов.
После сборки — обязательная проверка изоляции >100 МОм и герметичности.
18. Какой протокол чаще всего встречается в ремонтируемых энкодерах Sick?
SSI (Synchronous Serial Interface) и EnDat 2.1/2.2 — самые распространённые в металлургии и станках. Incremental HTL/Push-Pull и RS422 тоже часто ремонтируют.
Для новых применений всё чаще EtherNet/IP, PROFINET, CANopen — они требуют проверки сетевой части и прошивки.
19. Что проверить в первую очередь при поступлении энкодера в ремонт?
Подключить к стенду и снять осциллограмму сигналов без разборки. Проверить потребляемый ток (перегруз или короткое замыкание), наличие импульсов, стабильность частоты, наличие ошибок по ADS (у Leine Linde) или по статус-биту (у Sick).
Затем визуальный осмотр: люфт вала, следы масла/пыли, повреждение кабеля/разъёма. Только после этого принимают решение о разборке.
20. Сколько обычно служит отремонтированный энкодер Sick или Leine Linde?
При качественном ремонте и правильной установке — 70–120 % от ресурса нового изделия. То есть 5–12 лет в зависимости от условий.
Ключевые факторы: замена изношенных подшипников, стабильное питание без бросков, хорошее экранирование кабеля, отсутствие перекосов при монтаже. Многие предприятия отмечают, что после ремонта энкодеры работают стабильнее, чем до поломки, благодаря обновлённым компонентам.
