Как снять барабан с заднего колеса

Самый действенный способ снять тормозной барабан на классике где угодно и без ямы

Подготовительная часть
1. Там, где обведено красным в барабане нарезаем резьбу М10, не снимая барабан с полуоси.
В этих отверстиях до этого резьбы не было и стояли по шпильке, вкрученные в ступицу полуоси. В двух других маленьких отверстиях уже нарезана резьба. Её перенарезать не надо. Это лучше сделать заранее.
2. Вкручиваем в отмеченные отверстия по болту. Они упрутся в полуось
Отлично подходят каленые черные болты, крепящие поворотный кулак. Они сантиметра 4 длинной. Болты вкручиваем до упора и не сильно зажимаем. Не пытайтесь спрессовать ими барабан — он треснет.
3. Спускаем ручник полностью — сгоняем регулировочные гайки до натяжной пружины.
4. Откручиваем болт прокачки тормозного цилиндра, чтоб снять колодок давление.

Рабочий процесс
4. Если барабан закис не сильно (ага, два раза-закис так, что разбить его хочется), то берем Мьеллнир (всегда с собой в авто инструменте) и ударами по внешней кромке начинаем сгонять барабан.
Бить надо аккуратно, но сильно. Никакая киянка не поможет — она слишком легкая и ей резон работать, когда есть яма. Если барабан поддается, то, закручивая два болта сбиваем его Мьеллнером, вращая барабан на 90 градусов. Без болтов снять его будет тяжелее.
С противоположной стороны от места нанесения удара держимся за барабан рукой и тянем на себя. Так меньше вероятность, что барабан перекосится и заклинит.

5. Если барабан закис насмерть, то на болты, о которых упоминалось выше, надеваем колесо. Надежно вывешиваем колесо и фиксируем авто. Разгоняем вывешенное колесо на сколько духа хватит. Я до 60 разгонял. А потом жмем на тормоз. Т.к. болты у нас вкручены в барабан, то они сдергивают его с полуоси за счет инерции колеса при разгоне и торможении. Можно колесо так же закрепить и на стандартные болты, вкрученные в стандартные отверстия не плотно, чтоб колесо к барабану не прижималось.
Короче, ничего не разобьет и никуда не улетит. Колесо за счет того, что прикручено не плотно выдает небольшую но частую дробь по барабану, тем самым, разрушая окислы, которые барабан на полуоси удерживают. При нажатии на тормоз сила инерции помогает провернуть барабан относительно посадочного отверстия.
Данную процедуру следует повторить раз 10-15. После чего перейти к пункту 4. Это намного удобнее, чем долбить кувалдой по барабану)

Профилактика
6. Итак, сняли барабан, сделали, что хотели и задумались, как не повторить сей чудный алгоритм снова? Правильно. Для профилактики, я обработал ступицу полуоси преобразователем ржавчины. Дал ему минут 10 высохнуть, стер лишнее и нанес графитовую смазку тонким слоем. Литол высохнет, графит останется. Бог даст — не прилипнет так адово снова)

Год прошел барабаны не прикипели. Снимаются на ура!

Личные впечатления
Данным способом я пользовался успешно два раза. Барабаны сидели так, что только цена на новые останавливала Мьеллнир от их уничтожения. Так что не отчаивайтесь, все получется!

Небольшое отступление
Не меньший гемор доставляет и замена передних тормозных колодок на классике.
Мне одного раза хватило, чтоб заменить их на десяточные вместе с супортами через планшайбы от фирмы Tuningsport.com. Как раз сдохли и колодки и цилиндры. Так же хотел заменить и задние барабаны на дисковые тормоза — но гемор это несколько больший, чем снятие барабана) И стоимость процедуры (6 тысяч рублей только за суппорта, диски, колодки и планшайбы переходные без учета всего остального) остановила.
Наступает эра электрокаров, а тут такие хлопоты затратные)

Снятие заклинивших тормозных барабанов

Доброго времени суток уважаемые форумчане.
Вчера в процессе сварки обнаружил, что задние колёса в вывешенном состоянии не крутятся. От слова совсем.
Колёсико было снято, так как мешало подлезть со сваркой в нужное место, но мысли о причине его блокировки не покидали. Попробовал провернуть монтажкой- никак, добавил удлинитель виде трубы- опять ни с места. Вообщем надо разбирать, смотреть и исправлять.
Как назло потерял где- то в гараже книгу по ремонту УАЗ. Пришлось идти домой и курить интернет.
Вообщем утром, вооружившись знаниями и хорошим настроением отправился в гараж.

Взял отвёрточку посерьёзнее и начал пробовать .
Помните басню, про мартышку и очки?
… то их понюхает, то их полижет…
Вот так и я, и « вэдешкой побрызгаю, и простучу и погрею. И нифига, винты ни с места. Подумывал уже их высверливать, но тут взгляд упал на гайку и на сварочный аппарат. Попробую приварить.

Винты выкрутил, а толку нет. Барабан как приваренный сидит, ни с места. Мозгом понимаю, что надо свести колодки. В интернете это делалось нижними болтами. Откручиваешь фиксирующую гайку и поворачиваешь эксцентрик. У меня ничего не получилось, как ни пытался.При внимательном рассмотрении нашёл три отверстия с резьбой М8. Взял 3 болта и начал их закручивать, отжимая барабан. С жутким треском он стронулся с места и понемногу пошёл.

Вообщем вытряхнул всё и пришёл к выводу. Всё под замену. Цилиндрик тормозной в том числе. Барабан на токарный станок, удалять ступеньку.
Отпескоструить и покрасить термокраской.
Вторая сторона думаю в таком же, плачевном состоянии. Тоже разбирать и смотреть. Ну теперь то уже опыт есть, думаю справлюсь быстрее.
Вот так прошёл выходной. Всех благ Вам ! Будьте здоровы!
До новых встреч.

Простые способы снять тормозной барабан

Достаточно часто, казалось бы, несложная процедура снятия заднего тормозного барабана на «Жигулях» (как впрочем, и на других машинах) превращается в настоящую пытку. В руководстве по ремонту автомобилей ВАЗ о том, как снять тормозной барабан написано всего одной строкой: нужно лишь выкрутить винты крепления и завернуть их в технологические отверстия.

Однако он применим разве что для машин только что сошедших с конвейера, так как в процессе эксплуатации возникает коррозия центрирующего пояска полуоси, препятствующая свободному снятию тормозного барабана.

Разборка задних тормозов требуется довольно редко – разве что потечет или заклинит колесный цилиндр да тормозные колодки износятся. Хоть срок службы последних на автомобилях ВАЗ довольно велик (до 70 тысяч километров), однако рано или поздно тормозной барабан придется снимать.

Как снять задний тормозной барабан

Первое и основное условие для снятия тормозного барабана – надежная фиксация автомобиля со снятым колесом. Домкрат в самый неподходящий момент может сорваться, подломиться и последствия подобной “аварии” будут самыми печальными.

У бывалого водителя в гараже всегда имеется железный “козел” (тренога) или, на худой конец, “народные” средства типа фрагмента ствола спиленного дерева. Правда, не все правильно ими пользуются: вместо того, чтобы опустить машину на опору, ставят ее для подстраховки уже поднятого автомобиля, лишая себя возможности удостовериться в ее устойчивости.

Большинство водителей снимают тормозной барабан, нанося удары молотком по внешнему пояску с обратной стороны. Главное при этом не переусердствовать, иначе можно легко отколоть кусочек “на память”. Лучше всего постукивать равномерно по всей окружности, подложив при этом деревянный брусочек. На центрирующий поясок желательно сразу нанести проникающую смазку типа WD-40.

Если все эти ухищрения так и не помогли вам снять тормозной барабан, попробуйте другой, более эффективный, хотя и весьма опасный способ.

1. Необходимо завести машину, включить вторую или третью передачу и «отпустить» сцепление.
2. Поддомкраченная сторона задней оси придет в движение, а вместе с ней и прикипевший барабан.
3. Если увеличить обороты и несколько раз резко нажать на педаль тормоза, скорее всего он станет прокручиваться относительно полуоси (хуже, если сразу слетит).

Такой метод эффективен лишь на машинах, где колеса крепятся винтами, а не гайками на шпильках, проходящих насквозь через барабан, как, например, на «Ниве».

Есть и более экзотические способы, позволяющие снять тормозной барабан: к примеру, приходилось видеть самодельный съемник из старых листов рессор, сделанный по аналогии с приспособлением для снятия полуоси.

Самый тяжелый случай, когда, помимо насмерть “прикипевшего” барабана, заклинило и колесный тормозной цилиндр – ни один из перечисленных выше способов не помогает. Делать нечего, для того, чтобы снять тормозной барабан, придется взять в руки дрель. Сверлим несколько отверстий диаметром 2-3 миллиметра в стыке полуоси с барабаном. Через них в проблемную зону можно влить немного тормозной жидкости в качестве смазки и вновь попытать счастья с молотком в руках.

Популярные рубрики

• Устройство автомобиля
• Диагностика и ремонт
• Техническое обслуживание
• Советы автомобилистам
• Тюнинг автомобилей
• Азбука автолюбителя
• Нарушения и штрафы
• Правовой ликбез
• Автострахование
• Автодокументы

Руководства по ремонту Заз Шанс: снятие и установка тормозного барабана

Тормозной барабан снимают для его заме­ны при повреждении или износе рабочей по­верхности (максимально допустимый диа­метр барабана 201,0 мм), а также для контро­ля состояния тормозных механизмов, замены тормозных колодок и рабочих цилиндров.

Тормозной барабан выполнен за одно целое с задней ступицей.

ПОЛЕЗНЫЙ СОВЕТ

Работу выполняйте на автомобиле с выве­шенными задними колесами (на подъемнике или автомобиле, установленном с помощью домкрата на опоры). Рычаг стояночного тор­моза должен быть опущен до упора вниз (ав­томобиль расторможен).

Вам потребуются: ключ для болтов ко­лес, торцовая головка «на 24», тонкое зу­било, молоток, штангенциркуль, две монтажные лопатки.

1. Включите I передачу и установите упор­ные бруски под передние колеса.

2. Снимите декоративный колпак заднего колеса.

3. Вывесите заднее колесо и установите на опору заднюю часть автомобиля со сторо­ны снимаемого барабана. Снимите заднее колесо.

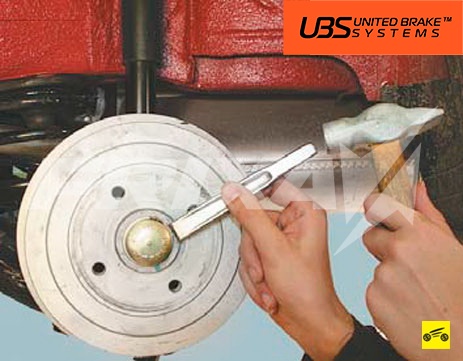

4. С помощью тонкого зубила и молотка аккуратно выпрессуйте защитный колпачок из ступицы.

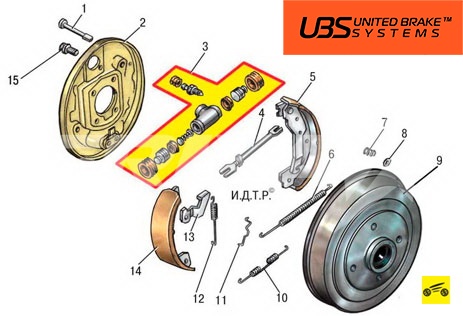

Детали заднего тормозного механизма: 1 — опорная стойка; 2 — щит тормоза; 3 — рабочий цилиндр; 4 — распорная планка с регулятором зазоров; 5 — задняя тормозная колодка; 6 — верхняя стяжная пружина; 7 — пру­жина опорной стойки; 8 — чашка опорной стойки; 9 — тормозной барабан; 10 — нижняя стяжная пружина; 11 — серь­га регулятора зазоров; 12 — пружина регулятора зазоров; 13 — рычаг регулятора зазоров; 14 — передняя тормозная колодка; 15 — болт крепления рабочего цилиндра.

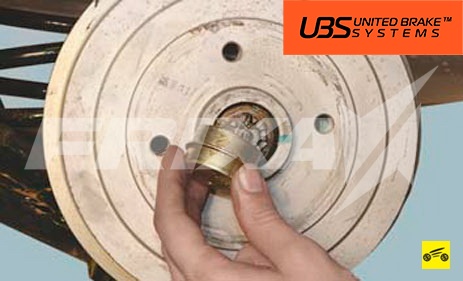

5. . и снимите его.

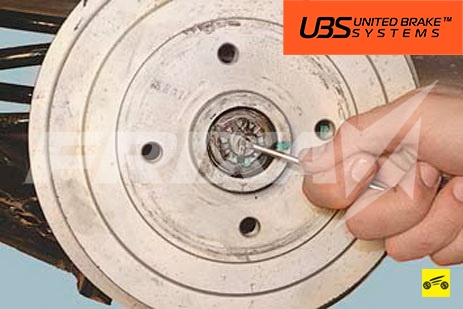

6. Отверткой разогните отогнутую лапку шплинта, выпрямите ее.

7. . и извлеките шплинт из отверстия цапфы.

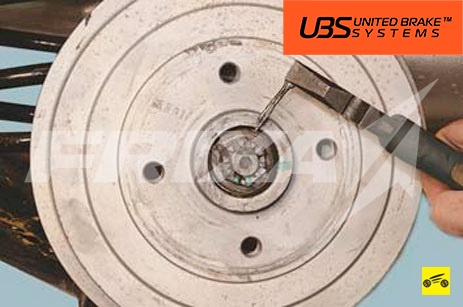

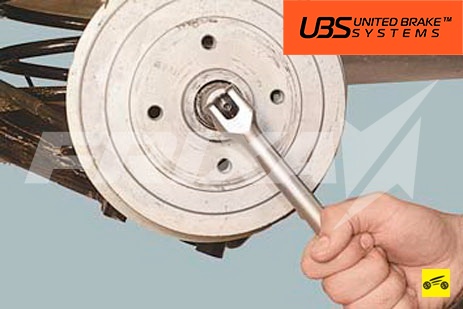

8. Ослабьте затяжку гайки задней ступицы.

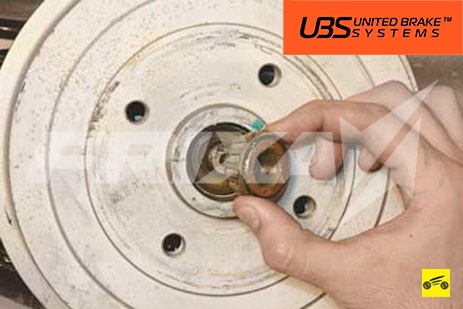

9. . и отверните гайку.

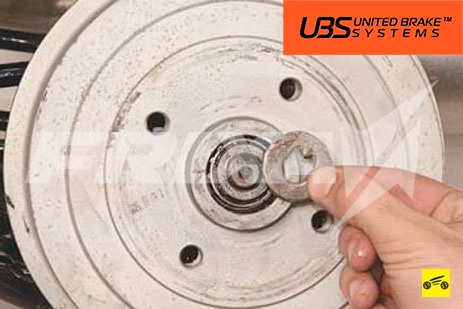

10. Снимите с цапфы упорную шайбу.

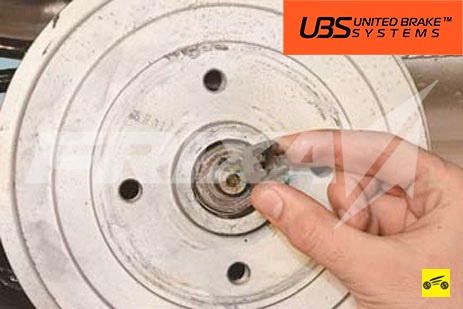

11. . внутреннее кольцо наружного под­шипника.

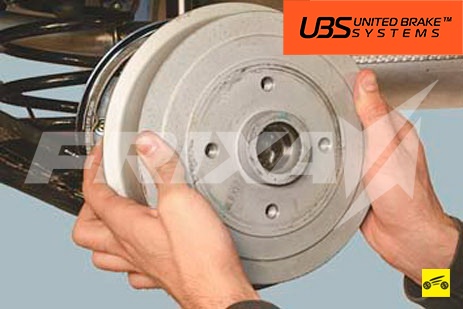

12. . и снимите тормозной барабан вмес­те с внутренним подшипником ступицы и сальником.

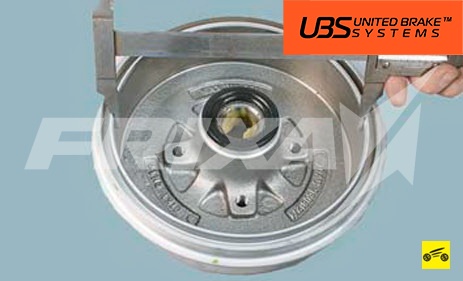

13. Измерьте диаметр рабочей поверхности. Если диаметр больше максимально допустимого, барабан подлежит замене.

ПРЕДУПРЕЖДЕНИЕ

Тормозные барабаны заменяйте парами (левый и правый одновременно).

14. Проверьте легкость вращения и отсутствие люфтов подшипника ступицы. При необходимости замените подшипник (см. «Замена подшипников ступицы заднего колеса») .

15. Проверьте легкость и бесшумность вращения подшипников ступицы. При необходимости замените подшипники (см. «Замена подшипников ступицы заднего колеса») .

16. Аналогично снимите и проверьте правый тормозной барабан.

17. Приведите в исходное состояние регулятор зазоров (см. «Замена тормозных колодок тормозного механизма заднего колеса») .

18. Сведите тормозные колодки двумя монтажными лопатками.

19. Установите барабан в порядке, обратном снятию. Отрегулируйте подшипники ступицы заднего колеса (см. «Регулировка подшипников ступицы заднего колеса») .

20. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Как только щелчки прекратятся, зазор установлен.

21. Запрессуйте в ступицу защитный колпачок.

22. Установите колесо.

23. Проверьте легкость вращения колеса.
Допускается легкое задевание барабана
о колодки.
