Ищем где находится реле стартера на УАЗ Патриот
Автомобиль: УАЗ ПАТРИОТ.
Спрашивает: Светлана и ВАДИМ.
Суть вопроса: где искать реле стартера?
Добрый день. При повороте ключа не щёлкает стартер. С дуру почитали интернет, там говорят что это болезнь. Пошли и купили новый. Как раз до этого штурмовали бродик с водой. Стартер заменили, а он всё-равно не работает. Сигнализации на машине нет. Где искать реле на стартер на ПАТРИОТе 2008 года выпуска?
Расположение реле стартера
Реле стартера обозначено стрелочкой.
Реле стартера находится в силовом блоке предохранителей под капотом автомобиля.
Блок предохранителей находится сзади аккумулятора.
Доступ к блоку
- Открыть капот и снять минусовую клемму (или выключить массу кнопкой).
- Снять крышку с дополнительного блока предохранителей.
Для доступа к блоку необходимо снять отщёлкнуть крепление крышки сбоку.
Извлекаем крышку.
Реле демонтированно.
Для проверки реле можно заменить на соседнее, оно такое же. Для спокойствия можно возить с собой запасное реле. Но этот узел редко выходит из строя.
Маркировка
Маркировка реле стартера на УАЗ Патриот.
Схема блока
Схема блока реле на обратной стороне крышки.
О блоках предохранителей УАЗ Патриот
Предохранители в электрической цепи УАЗ Патриот нужны не просто так. Без них при первом же коротком замыкании появилась бы масса проблем, на устранение которых пришлось бы потратить много времени, денег. Чтобы избежать негативных последствий подобных замыканий в электрической схеме автомобиля предусмотрены блоки предохранителей. Один из них находится в салоне, другой под капотом.
Назначение
На УАЗ Патриот предохранители устроены так, что при возникновении перегрузок у них внутри перегорает специальная плавкая вставка. Из-за этого цепь размыкается, а проводка и все потребители Патриота остаются в сохранности. Если предохранитель сгорает, то вы теряете доступ к определенной опции автомобиля (перестанет работать печка, например). Без них под угрозой окажется вся электро-система УАЗ Патриот.
Помимо этого, наличие предохранителей у УАЗ Патриот позволяет разделить электрические цепи автомобиля на силовые и управляющие. А еще, внутри блока предохранителей Патриота находятся реле, которые замыкают или размыкают участки электрической цепи УАЗа. Поэтому, если у вашего УАЗ Патриот что-то сломалось, первым делом необходимо проверить исправность соответствующего предохранителя, реле.
Салонный блок
На УАЗ Патриот, как уже было сказано ранее, один из блоков предохранителей располагается прямо в салоне — с левой стороны, около коленки водителя. Для доступа к нему нужно открутить винт, фиксирующий пластиковую крышку. Это основной узел, в котором расположены плавкие электропредохранители, отвечающие за свет фар, работу прикуривателя, отопителя, подъемников стекол.
Для автомобиля УАЗ Патриот, чтобы хорошо разобраться с назначением того или иного предохранителя, ниже приведены схемы. Реле также пронумерованы, в таблице дается их расшифровка. На УАЗ Патирот заводом, начиная с первых годов выпуска, неоднократно проводились эксперименты, после которых внешний вид монтажного блока и расположение предохранителей в нем менялись кардинально.
До 2007 года
С самых первых годов выпуска до 2007 года в УАЗ Патриот интегрировался блок старого образца — от ВАЗ 2110.
До 2011 года
Затем, для Патриота на смену предыдущему пришел другой монтажный блок с предохранителями, у которого назначение и расположение этих элементов поменялось.
После 2011 года
Блоки предохранителей для УАЗ Патриот после 2011 года выпуска, включая 2012 и 2013 год, получили совершенно новое расположение внутренних элементов.
Дополнительный блок под капотом
Но, одним блоком предохранителей на УАЗ Патриоте дело не обходится, под капотом находится второй — дополнительный монтажный блок с другими, не менее важными электропредохранителями и реле, отвечающими за такие узлы, как: стартер, бензонасос, ABS, другие системы. Токи здесь выше, тут даже есть электропредохранитель на 80 А! Таким образом, если вдруг на вашем УАЗ Патриот внезапно откажет электрический вентилятор охлаждения, первым делом стоит проверить соответствующий предохранитель внутри блока, который находится в подкапотном пространстве.
Монтажный блок под капотом может быть двух разновидностей: старого образца, нового образца. Так же, как и салонные блоки предохранителей, они отличаются расположением элементов, а также другими моментами.
Некоторые реле и электропредохранители могут отсутствовать внутри монтажного блока, это зависит от комплектации автомобиля, а также от его года выпуска.
Кроме этого блока под капотом — с противоположной стороны может размещаться еще один — дополнительный, обеспечивающий работу кондиционера. Если УАЗ Патриот с дизельным двигателем, тогда на это место ставят реле и предохранитель для специальных дизельных свечей накаливания. Такие свечи дизельному ДВС нужны только для запуска зимой.

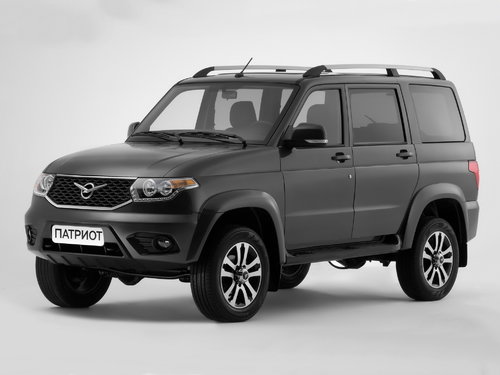

Описание предохранителей и реле УАЗ-3163 «Патриот»
Находится под приборной панелью, со стороны водителя, за защитной крышкой.
Тип 1
Подходит для автомобилей, выпущенных с 2005 по 2011 год.
Диаграмма
Назначение
| F1 | 5A Освещение выключателей и органов управления, левые габаритные огни |
| F2 | 7.5А Ближний свет правой фары |
| F3 | 10А Дальний свет правой фары |
| F4 | 10А Правая противотуманная фара |
| F5 | 30A Электрические стеклоподъемники дверей, люк с электроприводом |
| F6 | 15A Портативная розетка для лампы |
| F7 | 20А Звуковые сигналы, электрозеркала |
| F8 | 20A Обогрев заднего стекла, наружных зеркал, MUS |
| F9 | 20А Очистители и омыватели стекол, дополнительный отопитель салона |
| F10 | 20А Прикуриватель |
| F11 | 5A Габаритные огни правого борта, освещение номерного знака |
| F12 | 7,5А Ближний свет левой фары |
| F13 | 10A Дальний свет левой фары и контрольная лампа дальнего света |
| F14 | 10А Левая противотуманная фара |
| F15 | 20A Электрическая система блокировки дверей |
| F16 | 10A Предупреждение об опасности и указатели поворота |
| F17 | 7.5A Свет, выключатель стоп-сигнала |
| F18 | 25A Выключатель обогревателя, обогрева заднего стекла и наружных зеркал заднего вида |
| F19 | 10А Комбинация приборов, выключатель фонарей заднего хода |
| F20 | 7.5А Задние противотуманные фары |
| F21 | Запасной предохранитель |
| F22 | Запасной предохранитель |
| F23 | Запасной предохранитель |
| Реле | |
| К1 | резерв |
| К2 | Реле – прерыватель стеклоочистителя |
| К3 | Реле-прерыватель указателей поворота |
| К4 | Реле ближнего света фар |
| К5 | Реле дальнего света фар |
| К6 | Дополнительное (разгрузочное) реле |
| К7 | Реле обогрева заднего стекла |
| К8 | Реле противотуманных фар |
Предохранитель №10, 20А, отвечает за прикуриватель.
Тип 2
Подходит для автомобилей с 2012 по 2014 год.
Диаграмма
Обозначение
| F1 | 5A Габаритный огонь, левый |
| F2 | 5А Габаритный огонь, правый |
| F3 | 7,5А Правый ближний свет фар |
| F4 | 7.5A Ближний свет левой фары |
| F5 | 10А Дальний свет фар справа |
| F6 | 10А Левый дальний свет фар |
| F7 | 7,5А Противотуманные фары |
| F8 | 20А дверной замок |
| F9 | 10А Сигнализация |
| F10 | 10А Кл. 5 ХР1 КП, выключатель фонарей заднего хода, кл. 1 датчик скорости, кл. 4 центральных светильника, кл. 2 аварийных переключателя |
| F11 | 30А окна |
| F12 | 20А Прикуриватель , обогрев сидений |
| F13 | 20А Звуковой сигнал |
| F14 | 20A Обогрев стекла задней двери, наружных зеркал, модуль управления освещением (MUS) |
| F15 | 20А прод. 11 X2, переключатель стеклоочистителя, стеклоочиститель, переключатель заднего отопителя |
| F16 | 10А Противотуманная фара, правая |
| F17 | 10А Противотуманная фара, левая |
| F18 | 25А обогреватель |
| F19 | 7,5A Выключатель стоп-сигналов, плафоны |
| F20 | 5A Управление зеркалом |
| F21 | 10А Компрессор кондиционера |
| F22 | Розетки 15А |
| Реле | |
| К1 | Противотуманные фары |
| К2 | Противотуманные фары |
| К3 | Дальний свет |
| К4 | Ближний свет |
| К5 | Разгрузочное реле |
| К6 | ЗМЗ 40904, 40905: Дополнительный отопитель |
| К7 | Компрессор |
| К8 | Указатели поворотов и аварийная световая сигнализация |
| К9 | Пауза регулируемый выключатель дворников |
Предохранитель №12, 20А, отвечает за прикуриватель.
Тип 3
Подходит для автомобилей с 2014 года по настоящее время.
Фото для примера
Диаграмма
Встреча
| F1 | 10А РК «Дымос» кл.15 |
| F2 | 15А Внутренняя розетка |
| F3 | 10А компрессор кондиционера |
| F4 | 30A 2016-2020: Блок управления электропакетом, класс 30 |
| 5A 2014-2015: Управление зеркалами | |
| F5 | 7,5A Выключатель стоп-сигналов, освещения салона, освещения перчаточного ящика, освещения багажного отделения |
| F6 | 40A 2016-2020: Система отопления и кондиционирования, выключатель обогрева задней двери и зеркал |
| 25А 2014-2015: Отопитель | |
| F7 | 10А Противотуманная фара, левая |
| F8 | 10А Противотуманная фара правая |
| F9 | 20A Выключатель стеклоочистителя, стеклоочиститель, блок переключателей водителя, блок переключателей заднего пассажира, задний отопитель кузова, выключатель дополнительного отопителя |
| F10 | 20A Обогрев стекла задней двери, зеркал, модуль управления освещением (ICC) |
| F11 | 20А ЗМЗ-51432: Звуковой сигнал (для автомобилей с двигателем) |
| F12 | 20А Прикуриватель , розетка в багажнике (2016-2020), подогрев сидений (2014-2015) |
| F13 | 30А РК «Дымос» кл.30 |
| F14 | 10A 2016-2020: Стеклоподъемники (модуль двери водителя) |
| 30A 2014-2015: Стеклоподъемники | |
| F15 | 5А 2016-2020: Кл. 34 Комбинация приборов, переключатель заднего хода, кл. 1 датчик скорости, кл. 2 аварийных переключателя |
| 10А 2014-2015: Кл. 5 Коробка передач ХР1, оф. легкий с/курс, кл. 1 датчик скорости, кл. 4 центральных светильника, кл. 2 аварийных переключателя | |
| F16 | 15А 2016-2020: Подушка безопасности |
| 10A 2014-2015: Аварийная сигнализация | |
| F17 | 10A 2016-2020: Медиасистема (радио с аудиоплеером) |
| 20A 2014-2015: Дверной замок | |
| F18 | 15A 2016-2020: Блокировка дифференциала |
| 7.5A 2014-2015: Противотуманные фары | |
| F19 | 10А Левый дальний свет фар |
| F20 | 10А Дальний свет фар справа |
| F21 | 7.5A Ближний свет левой фары |
| F22 | 7,5А Правый ближний свет фар |
| F23 | 5А Габаритный огонь, правый |
| F24 | 5A Габаритный огонь, левый |
| F25 | 60А Обогрев лобового стекла |
| F26 | резерв |
| F27 | резерв |
| F28 | резерв |
| F29 | резерв |
| Ф30 | резерв |
| Реле | |
| К1 | Реле противотуманных фар |
| К2 | 2014-2015: Реле обогрева стекол и зеркал задней двери |
| К3 | Реле дальнего света фар |
| К4 | ЗМЗ-40905: Реле дополнительного электронасоса отопителя 2016-2020: Реле ближнего света фар |
| К5 | 2014-2015: Реле ближнего света фар |
| 2016-2020: Реле автономного отопителя салона | |
| К6 | Реле компрессора кондиционера |
| К7 | 2014-2015: Прерыватель указателей поворота и аварийной сигнализации |
| 2016-2020: Реле обогрева стекол и зеркал заднего вида | |
| К8 | Пауза стеклоочистителя |
| К9 | Дополнительное (разгрузочное) реле |
| К10 | Реле обогрева лобового стекла (разгрузка) |
| Реле включения топливного бака (для автомобилей с ДУ «УАЗ») | |
| К11 | Реле таймера обогрева лобового стекла |
| К12 | 2016-2020: Реле блокировки дифференциала заднего моста |
Предохранитель №12, 20А, отвечает за прикуриватель.
Моторного отсека
Блок предохранителей и реле
Он расположен под капотом с левой стороны, рядом с аккумулятором и прикрыт защитной крышкой.
Диаграмма
Защищенные компоненты
| F1 | Звуковой сигнал |
| F2 | Не установлено |
| F3 | Электровентилятор 2 |
| F4 | АБС (ESP) |
| F5 | Устройства |
| F6 | Бензонасос |
| F7 | Стартер |
| F8 | Электровентилятор |
| F9 | Комплексная микропроцессорная система управления двигателем (КМПСУД) |
| F10 | АБС (ESP) |
| F11 | Предпусковой подогреватель |
| F12 | Предпусковой подогреватель |
| F13 | Предпусковой подогреватель |
| F14 | Не установлено |
| F15 | Не установлено |
| F16 | Не установлено |
| F17 | 60/90А Монтажный блок, Обогрев лобового стекла |
| F18 | АБС (ESP) |
| F19 | Монтажный блок |
Реле
| R1 | Реле стартера, реле электровентилятора 1 |
| R2 | Реле отопителя, реле времени омывателя стекла задней двери (блок старого образца) |
| R3 | Реле отопителя, реле звукового сигнала (блок старого образца) |
| R4 | Реле звукового сигнала, реле КМПС УД (блок старого образца) |
| R5 | Реле КМПС УД, Реле электровентилятора (блок старого образца) |
| R6 | Реле электровентилятора, реле электробензонасоса (блок старого образца) |
| R7 | Реле электрического топливного насоса, реле электрического вентилятора (блок старого образца) |
| R8 | Реле электровентилятора, реле кондиционера (блок старого образца) |
| R9 | Реле компрессора (блок старого образца), реле управления двигателем |
| R10 | Реле блока управления заслонкой рециркуляции (блок старого образца), реле стартера 2 |
Дополнительные ящики
Коробка на аккумуляторе
На плюсовой клемме аккумуляторной батареи на автомобилях с АКПП может быть дополнительный блок предохранителей, состоящий из 2-х мощных плавких вставок на 100А, защищающий блоки предохранителей.
Реле кондиционера и блок предохранителей
Он расположен справа под капотом автомобиля.
Диаграмма
Реле свечей накаливания и силовой предохранитель
Реле свечей накаливания и предохранитель питания свечей накаливания для автомобилей с двигателем «Ивеко» расположены под капотом с левой стороны передка.
Предохранитель
| F1 | 7.5A Муфта компрессора кондиционера |
| F2 | 30А Вентилятор 1 |
| F3 | 30А Вентилятор 2 |
| F4 | Предохранитель на 60А для свечей накаливания |
| Реле | |
| К1 | Реле включения вентилятора отопителя |
| К2 | Реле заслонки рециркуляции 1 |
| К3 | Реле заслонки рециркуляции 2 |
| К4 | Реле муфты компрессора |
| К5 | Реле вентилятора 1 |
| К6 | Реле вентилятора 2 |
| К7 | Реле свечи накаливания |
Блок предохранителей и реле УАЗ Патриот
Рассматриваем автомобиль УАЗ Патриот (УАЗ — 3163) 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 года выпуска в модификациях Профи Пикап, Карго Уаз 23632, 23602.
Предохранители и реле в салоне УАЗ Патриот
Монтажный в салоне автомобиля расположен в нижней части панели управления со стороны водителя. Блок закрыт защитной крышкой.
Схема блока предохранителей в салоне УАЗ Патриот (2005 — 2011 г. в.)
Описание
| F1 | 5А Освещение выключателей и органов управления, габаритные огни левого борта |
| F2 | 7,5А Ближний свет правой фары |
| F3 | 10А Дальний свет правой фары |
| F4 | 10А Правая противотуманная фара |
| F5 | 30А Система электро стеклоподъемников дверей, электропривод люка |
| F6 | 15А Штепсельная розетка переносной лампы |
| F7 | 20А Звуковые сигналы, электропривод зеркал |
| F8 | 20А Обогрева заднего стекла, наружных зеркал, МУС |
| F9 | 20А Очистители и смыватели стекол, дополнительный отопитель салона |
| F10 | 20А Предохранитель прикуривателя Уаз Патриот |
| F11 | 5А Габаритные огни правого борта, освещение номерного знака |
| F12 | 7,5А Ближний свет левой фары |
| F13 | 10А Дальний свет левой фары и сигнализатор дальнего света фар |
| F14 | 10А Левая противотуманная фара |
| F15 | 20А Система электро блокировки замков дверей |
| F16 | 10А Аварийная сигнализация и указатели поворота |
| F17 | 7,5А Плафоны освещения, выключатель сигнала торможения |
| F18 | 25А Отопитель, выключатель обогрева заднего стекла и наружных зеркал |
| F19 | 10А Комбинация приборов, выключатель света заднего хода |
| F20 | 7,5А Задние противотуманные огни |
| F21 | Запасной предохранитель |
| F22 | Запасной предохранитель |
| F23 | Запасной предохранитель |
| Реле | |
| К1 | Резерв |
| К2 | Реле — прерыватель стеклоочистителя |
| К3 | Реле — прерыватель указателей поворота |
| К4 | Реле включения ближнего света фар |
| К5 | Реле включения дальнего света фар |
| К6 | Дополнительное (разгрузочное) реле |
| К7 | Реле включения обогрева заднего стекла |
| К8 | Реле включения противотуманных фар |
Схема блока предохранителей в салоне УАЗ Патриот (2012 — 2014 г. в.)
Описание
| F1 | 5А Габаритный огонь левый |
| F2 | 5А Габаритный огонь правый |
| F3 | 7,5А Ближний свет фар правый |
| F4 | 7,5А Ближний свет фар левый |
| F5 | 10А Дальний свет фар правый |
| F6 | 10А Дальний свет фар левый |
| F7 | 7,5А Противотуманный огонь |
| F8 | 20А Блокировка дверей |
| F9 | 10А Аварийная сигнализация |
| F10 | 10А Кл. 5 ХР1 КП, выключатель ламп заднего хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации |
| F11 | 30А Стеклоподъемники |
| F12 | 20А Предохранитель прикуривателя Уаз Патриот, обогрев сидений |
| F13 | 20А Звуковой сигнал |
| F14 | 20А Обогрев стекла двери задка, наружных зеркал, модуль управления светом (МУС) |
| F15 | 20А Конт. 11 Х2, переключатель стеклоочистителей, стеклоочиститель, выключатель заднего отопителя |
| F16 | 10А Противотуманная фара правая |
| F17 | 10А Противотуманная фара левая |
| F18 | 25А Отопитель |
| F19 | 7,5А Выключатель сигнала торможения, плафоны освещения |
| F20 | 5А Управление зеркалами |
| F21 | 10А Компрессор кондиционера |
| F22 | 15А Штепсельные розетки |
| Реле | |
| К1 | Противотуманные фары |
| К2 | Противотуманные фары |
| К3 | Дальний свет |
| К4 | Ближний свет |
| К5 | Разгрузочное реле |
| К6 | ЗМЗ 40904, 40905: Дополнительный отопитель |
| К7 | Компрессор |
| К8 | Указатели поворота и аварийная сигнализация |
| К9 | Прерыватель стеклоочистителя с регулировкой паузы |
Схема блока предохранителей в салоне УАЗ Патриот (2014 — по н. в.)
Описание
| F1 | 10A РК «Dymos» кл.15 |
| F2 | 15A Розетка салона |
| F3 | 10A Компрессор кондиционера |
| F4 | 30A 2016-2020: Блок управления электро пакетом, кл.30 |
| 5A 2014-2015: Управление зеркалами | |
| F5 | 7.5A Выключатель сигнала торможения, плафоны освещения салона, плафон освещения вещевого ящика, плафон освещения багажного отделения |
| F6 | 40A 2016-2020: Система отопления и кондиционирования, выключатель обогрева двери задка и зеркал |
| 25A 2014-2015: Отопитель | |
| F7 | 10A Противотуманная фара левая |
| F8 | 10A Противотуманная фара правая |
| F9 | 20A Переключатель стеклоочистителей, стеклоочиститель, блок переключателей водителя, блок переключателей задних пассажиров, отопитель кузова задний, выключатель дополнительного отопителя |
| F10 | 20A Обогрев стекла двери задка, зеркал, модуль управления светом (МУС) |
| F11 | 20A ЗМЗ-51432: Звуковой сигнал (для автомобилей с двигателем ) |
| F12 | 20A Предохранитель прикуривателя Уаз Патриот, розетка в багажном отделении (2016-2020), обогрев сидений (2014-2015) |
| F13 | 30A РК «Dymos» кл.30 |
| F14 | 10A 2016-2020: Стекло подъемники (модуль двери водителя) |
| 30A 2014-2015: Стекло подъемники | |
| F15 | 5A 2016-2020: Кл. 34 комбинация приборов, выключатель заднего хода, кл. 1 датчика скорости, кл. 2 выключателя аварийной сигнализации |
| 10A 2014-2015: Кл. 5 ХР1 КП, выкл. света з/хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации | |
| F16 | 15A 2016-2020: Подушка безопасности |
| 10A 2014-2015: Аварийная сигнализация | |
| F17 | 10A 2016-2020: Медиасистема (радиоприемник с аудио проигрывателем) |
| 20A 2014-2015: Блокировка дверей | |
| F18 | 15A 2016-2020: Блокировка дифференциала |
| 7.5A 2014-2015: Противотуманный огонь | |
| F19 | 10A Дальний свет фар левый |
| F20 | 10A Дальний свет фар правый |
| F21 | 7.5A Ближний свет фар левый |
| F22 | 7.5A Ближний свет фар правый |
| F23 | 5A Габаритный огонь правый |
| F24 | 5A Габаритный огонь левый |
| F25 | 60A Обогрев ветрового стекла |
| F26 | Резерв |
| F27 | Резерв |
| F28 | Резерв |
| F29 | Резерв |
| F30 | Резерв |
| Реле | |
| К1 | Реле включения противотуманных фар |
| К2 | 2014-2015: Реле включения обогрева стекла двери задка и зеркал |
| К3 | Реле включения дальнего света фар |
| К4 | ЗМЗ-40905: Реле дополнительного электронасоса отопителя 2016-2020: Реле включения ближнего света фар |
| К5 | 2014-2015: Реле включения ближнего света фар |
| 2016-2020: Реле дополнительного отопителя салона | |
| К6 | Реле компрессора кондиционера |
| К7 | 2014-2015: Прерыватель указателей поворота и аварийной сигнализации |
| 2016-2020: Реле включения обогрева стекла двери задка и зеркал | |
| К8 | Прерыватель стеклоочистителя с программируемой паузой |
| К9 | Дополнительное (разгрузочное) реле |
| К10 | Реле обогрева ветрового стекла (разгрузочное) |
| Реле переключения топливных баков (для автомобилей с РК «УАЗ») | |
| К11 | Реле времени обогрева ветрового стекла |
| К12 | 2016-2020: Реле блокировки дифференциала заднего моста |
Предохранители и реле под капотом УАЗ Патриот
В моторном отсеке автомобиля есть несколько монтажных блоков, основной блок расположен в левой части подкапотного пространства возле АКБ.
Схема блока предохранителей и реле под капотом Уаз Патриот
Описание
| F1 | Звуковой сигнал |
| F2 | Не устанавливается |
| F3 | Электро вентилятор 2 |
| F4 | АБС (ESP) |
| F5 | Приборы |
| F6 | Бензонасос |
| F7 | Стартер |
| F8 | Электро вентилятор |
| F9 | Комплексная микропроцессорная система управления двигателя (КМПСУД) |
| F10 | АБС (ESP) |
| F11 | Подогреватель пред пусковой |
| F12 | Подогреватель пред пусковой |
| F13 | Подогреватель пред пусковой |
| F14 | Не устанавливается |
| F15 | Не устанавливается |
| F16 | Не устанавливается |
| F17 | 60/90А Монтажный блок, Обогреватель ветрового стекла |
| F18 | АБС (ESP) |
| F19 | Монтажный блок |
Реле
| R1 | Реле стартера, реле электро вентилятора 1 |
| R2 | Реле подогревателя, Реле времени стекло омывателя двери задка (блок старого образца) |
| R3 | Реле подогревателя, Реле звуковых сигналов (блок старого образца) |
| R4 | Реле звукового сигнала, Реле КМПС УД (блок старого образца) |
| R5 | Реле КМПС УД, Реле электро вентилятора (блок старого образца) |
| R6 | Реле электро вентилятора, Реле электро бензонасоса (блок старого образца) |
| R7 | Реле электро бензонасоса, Реле электро вентилятора (блок старого образца) |
| R8 | Реле электро вентилятора, Реле кондиционера (блок старого образца) |
| R9 | Реле компрессора (блок старого образца), реле управления двигателем |
| R10 | Реле блока управления заслонкой рециркуляции (блок старого образца), реле стартера 2 |
Дополнительный блок предохранителей Уаз Патриот
Размещен на плюсовой клемме аккумулятора. Состоит из 2-х плавких вставок по 100А, защищают монтажные блоки предохранителей и реле.
Блок предохранителей и реле кондиционера Уаз Патриот
Расположен в правой части моторного отсека.
Реле свечей накаливания
В автомобилях с двигателем IVECO, установлены с левой стороны на щитке передка.
| F1 | 7,5А Муфта компрессора кондиционера |
| F2 | 30А Вентилятор 1 |
| F3 | 30А Вентилятор 2 |
| F4 | 60А Силовой предохранитель свечей накаливания |
| Реле | |
| К1 | Реле включения вентилятора отопителя салона |
| К2 | Реле 1 заслонки рециркуляции |
| К3 | Реле 2 заслонки рециркуляции |
| К4 | Реле муфты компрессора |
| К5 | Реле вентилятора 1 |
| К6 | Реле вентилятора 2 |
| К7 | Реле свечей накаливания |
Руководство по эксплуатации УАЗ Патриот
Скачать полное руководство по эксплуатации и ремонту Уаз Патриот можно здесь — тыц!
