Работа с шаблонами чертежей, листами и форматами листов
Автоматическое создание чертежей с помощью пользовательских листов и форматов листов
При создании файла чертежа на основе шаблона, состоящего из листов со стандартными видами, отображается запрос на выбор компонента для каждого листа, для которого определен один или более видов. Каждый вид размещается согласно конфигурациям в шаблоне чертежа. Чтобы каждый раз при создании файла чертежа параметры вида определялись автоматически, настройте их для одного или нескольких форматов листов в файле шаблона чертежа.
Помимо видов и параметров видов, при создании чертежа с листом, содержащим стандартные виды, также наследуются параметры листового металла, список деталей и параметры его формата, общие/типовые таблицы, а также текст.
Прим.: Если задается развертка, то шаблоны и форматы листов обновляются для сохранения вида развертки листового металла аналогично базовому виду. При выборе шаблона формата листа, в котором сохранен вид развертки, этот шаблон заполняется в соответствии с данными детали листового металла, используемой в качестве источника для чертежа.
Пример обзора рабочего процесса (применяется при необходимости для каждого формата листа)
Начните с адаптации листа согласно стандартам компании. После настройки листа разместите один или несколько видов и измените нужным образом параметры. Затем на основе этого листа создайте формат листа.
Адаптация шаблона чертежа
Создание чертежа на основе пользовательского шаблона чертежа
Создание нового листа
В шаблоне чертежа или файле чертежа
- В обозревателе разверните узел «Ресурсы чертежа» «Форматы листов». Щелкните формат листа правой кнопкой мыши и выберите «Создать лист».
- В диалоговом окне «Выберите компонент для вида на листе» укажите файл модели, чтобы разместить виды модели на листе, и нажмите кнопку «ОК».
- Выберите узел нового листа в обозревателе и введите описательное имя.
- Чтобы привести параметры вида в соответствие со стандартами организации, щелкните вид правой кнопкой мыши и выберите «Редактировать вид» в контекстном меню.
Редактирование листа чертежа
В шаблоне чертежа или файле чертежа
- Щелкните правой кнопкой мыши лист в графическом окне или имя листа в браузере.
- В контекстном меню выберите пункт «Редактировать лист».
- Внесите необходимые изменения в диалоговом окне «Редактирование листа».
Редактирование формата листа
В шаблоне чертежа или файле чертежа
Формат листа нельзя редактировать непосредственно. Чтобы изменить существующий формат листа, создайте лист на основе формата листа и отредактируйте элементы листа в соответствии с потребностями. Затем удалите формат листа и сохраните отредактированный лист в качестве нового формата листа с тем же именем.
Копирование листа чертежа
В шаблоне чертежа или файле чертежа
- Щелкните правой кнопкой мыши лист в графическом окне или имя листа в браузере.
- Выберите команду «Копировать» в меню или на панели «Инструменты».
- Выберите команду «Вставить» на панели «Инструменты».
Навигация по листам чертежа
В файле чертежа:
- Щелкните правой кнопкой мыши в рабочей области и выберите «Следующий лист» или «Предыдущий лист».
Прим.: Эти параметры доступны, если в чертеже содержится несколько листов. Кроме того, на первом листе чертежа параметр «Предыдущий лист» неактивен, а на последнем отключен параметр «Следующий лист».
Удаление листов чертежа
В шаблоне чертежа или файле чертежа
- В обозревателе выберите один или несколько листов, которые требуется удалить.
- Выполните одно из следующих действий:
- Щелкните правой кнопкой мыши и выберите в контекстном меню «Удалить».
- Нажмите клавишу DELETE.
- При необходимости в диалоговом окне «Удаление листов» можно указать, какие именно листы нужно удалить. Для этого нажмите кнопку «Дополнительно»
, а затем щелкните «Удалить», чтобы выбрать требуемые листы.
- Для удаления выбранных листов нажмите кнопку «ОК».
Выбор формата листа при создании файла чертежа
Шаблон формата листа для чертежа можно выбрать при создании файла чертежа.
- Меню «Файл» «Создать»: в диалоговом окне «Создать новый файл» щелкните в столбце справа, чтобы выбрать нужный вариант. Чтобы открыть файл «Обычный.idw» («Использовать шаблон»), щелкните «Создать». Кроме того, можно дважды щелкнуть шаблон, чтобы открыть его. Ознакомьтесь с примером.
- Меню «Файл» «Создать» «Чертеж»: наведите указатель на стрелку всплывающего меню, чтобы отобразить доступные в нем шаблоны форматов листов, затем щелкните, чтобы выбрать нужный вариант. Ознакомьтесь с примером.
- Файл детали или сборки: щелкните имя файла в обозревателе правой кнопкой мыши и выберите «Создать вид чертежа». Откроется диалоговое окно «Создать новый файл». Чтобы открыть файл «Обычный.idw» («Использовать шаблон»), щелкните «Создать». Кроме того, можно дважды щелкнуть шаблон, чтобы открыть его. Ознакомьтесь с примером.
САПР для инженера
Задача: создать шаблон чертежа Autodesk Inventor, в котором будут добавлены поля, содержащие дату печати документа, название и расположение файла. При этом, поля должны обновляться при каждом открытии чертежа. Факсимиле подписи необходимо добавить в основную надпись чертежа.
Факсимиле подписи
Начинаем с самого простого — добавим факсимиле подписи в штамп чертежа. Делается это с помощью обычного эскиза.
1. Создаем новый чертеж на основе шаблона GOST.IDW
2. В браузере модели ищем описание основной надписи чертежа GOST — Form 1, кликаем правой кнопкой мыши и запускаем Редактирование описания
3. В открывшемся на поле чертежа эскизе основной надписи с помощью команды Сплайн отрисовываем свою подпись
4. Перетаскиваем получившуюся подпись в соответствующую ячейку основной надписи чертежа (подпись разработчика). При необходимости можно уменьшить или увеличить подпись с помощью команды Масштаб
5. Принимаем эскиз и сохраняем описание формы основной надписи
6. Сохраняем полученный чертеж в качестве шаблона для дальнейшего использования с помощью меню Файл // Сохранить как // Сохранить копию как шаблон. Задаем имя файлу шаблона, например ГОСТ_поля.IDW
При желании можно создать папку для размещения собственных шаблонов, например, Шаблоны корпоративные, и разместить созданный шаблон в этой папке.
7. При создании нового чертежа выбираем собственный шаблон ГОСТ_поля.IDW. В новом чертеже в основной надписи теперь будет присутствовать факсимиле подписи
Название и расположение файла чертежа
Переходим к нанесению на поле чертежа данных об имени файла чертежа и месте его хранения. Сделаем это с помощью текстового поля, которое и будет содержать имя и расположение файла. Созданное поле будет обновляться при переименовании и перемещении файла.
1. Создаем новый чертеж на основе созданного ранее шаблона ГОСТ_поля.IDW
2. На вкладке ленты Пояснение запускаем команду Текст и создаем текстовую строку на любом месте поля чертежа
3. В редакторе текста вводим поясняющую надпись, например, Размещение, и вставляем поле ИМЯ ФАЙЛА И ПУТЬ. Поле вставляется последовательным выбором Тип: Свойства — Чертеж // Свойство: ИМЯ ФАЙЛА И ПУТЬ. Для добавления нажимаем кнопку Добавить текстовый параметр
При желании можно сделать высоту надписи поменьше, например, 3 мм.
4. В поле Угол поворота вводим значение 90 и закрываем текстовый редактор
5. Размещаем полученную надпись вдоль левого края чертежа. При необходимости меняем размеры текстового поля
6. Сохраняем полученный чертеж в качестве шаблона ГОСТ_поля.IDW (Файл // Сохранить как // Сохранить копию как шаблон).
7. Все созданные по этому шаблону чертежи теперь будут иметь надпись, содержащую имя файла чертежа и его расположение
Содержание надписи будет меняться в зависимости от имени и расположения файла чертежа.
Дата печати документа
Добавим на чертеж дату печати документа. Сделаем это также с помощью поля, чтобы дата обновлялась по мере открытия документа. Поскольку в стандартном наборе полей Inventor нет поля с текущей датой, то придется его предварительно создать.
1. Создаем новый чертеж на основе созданного ранее шаблона ГОСТ_поля.IDW
2. Создадим правило iLogic, с помощью которого в чертеж добавится пользовательское поле с данными о текущей дате.
На вкладке ленты Управление запускаем команду Добавить правило и вводим имя для правила, например, Текущая дата
В открывшемся редакторе правил вводим сначала строки
Dim TimeNow As Date
TimeNow = Now
Затем в браузере ищем Свойства Inventor // Прочие, дважды кликаем левой кнопкой мыши на Прочие и исправляем нужные поля строки
iProperties.Value(«Custom», «Дата печати») = TimeNow
Итоговый текст правила
Dim TimeNow As Date
TimeNow = Now
iProperties.Value(«Custom», «Дата печати») = TimeNow
В редакторе нажимаем кнопку Сохранить и запустить. Правило готово.
3. Для того, чтобы не запускать правило вручную для обновления даты создаем для него инициатор событий.
На вкладке ленты Управление запускаем команду Инициаторы событий.
В окне перетаскиваем созданное правило Текущая дата на инициатор После открытия документа
В этом случае поле будет автоматически обновляться при каждом открытии документа.

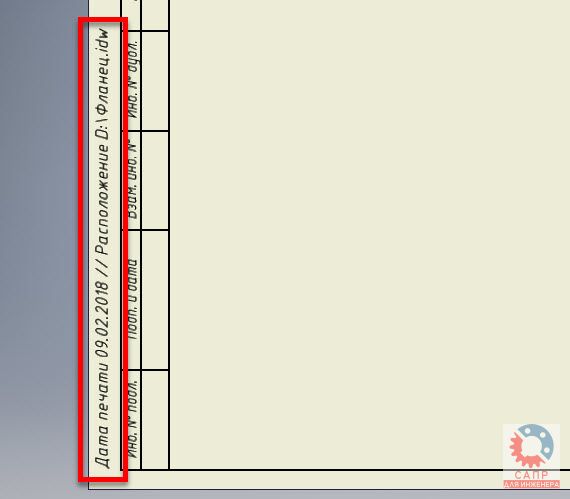

4. Редактируем созданную ранее текстовую строку, расположенную вдоль левого края чертежа. Добавляем в нее созданное пользовательское поле Дата печати
Для удобства можно разделить поля с помощью символов, например двух наклонных черт.
6. Сохраняем полученный чертеж в качестве шаблона ГОСТ_поля.IDW (Файл // Сохранить как // Сохранить копию как шаблон).
Пользуемся!
Заключение
Если кому-то неудобно пользоваться текстовой инструкцией, то вот видеоурок на эту тему
С остальными приемами работы в Autodesk Inventor можно познакомиться на этой странице.
С уважением, Андрей
