Как записать гитару на телефон

Выставить темп, включить клик, начать запись.

Минусы

В зависимости от качества преампов и АЦП встроенной аудиокарты, запись получается в диапазоне «от приемлемой до неплохой». Однако со временем гитаристы замечают, что:

• Гитара звучит тускло, невыразительно, с завалом баса и высоких частот;
• Съедается атака по струнам, риффы звучат ватно;
• Задержки при игре мешают исполнять быстрые партии;
• Гитара с мощными датчиками звучит сразу с овердрайвом из-за клиппинга;
• В сигнале присутствуют хрипы, скрипы, гудение, писк, различные наводки, а порой сквозь лирические переборы пробивается радио «Маяк».

Все из-за слабых преампов встроенных аудиокарт и не лучшего аналого-цифрового преобразователя. Превращать нули и единицы в аудио такие карты сегодня умеют вполне достойно, а вот с обратным процессом возникают проблемы. Здесь в помощь внешний аудиоинтерфейс.

Запись с внешней аудиокартой

Чтобы записать гитару, аудиокарта должна иметь:

• Инструментальный Hi-Z вход с сопротивлением не менее 1 Мом. Это нужно, чтобы мощные гитарные датчики не перегружали преамп.
• Кнопку Pad, уменьшающую уровень входного сигнала на 20 Дб. Необходимая вещь для любителей бить по струнам со всей силы.
• Драйвера с поддержкой ASIO 2.0, чтобы можно было выставить минимальный уровень буфера и играть без задержек.

Что касается качества битрейта и разрядности, то почти все современные аудиоинтерфейсы способны записывать в качестве как минимум до 96 кГц\24 бит. Для большинства задач этого даже слишком: CD выпускаются в 44.1 кГц, а запись в студиях чаще всего на 44.8 кГц.

Если у аудиокарты нет Hi-Z входа, тогда можно использовать Di-Box, который позволит подключить ее шнуром XLR в микрофонный вход. Если же у аудиокарты вообще нет преампа (например, старая внутренняя карта с линейными входами), тогда придется использовать внешний. Впрочем, сегодня даже в преампы любят встраивать аудиочип, чтобы его можно было использовать как аудиоинтерфейс.

Behringer MIC500USB — преамп с ЦАП/АЦП

Чем отличаются внешние аудиокарты

Поскольку качество ЦАП\АЦП у настольных аудиокарт для домашних студий примерно одинаковое, то производители стараются выделиться преампами. Сейчас в моде цифро-аналоговые преампы, которые позволяют эмулировать звучание различных легендарных приборов, как, например, в картах SSL и Focusrite 3rd gen.

Аудиокарты с несколькими инструментальными входами открывают возможность для одновременной записи, к примеру, гитары и баса под записанные заранее барабаны с целью добиться более живого исполнения.

Как приятный бонус многие внешние аудиокарты комплектуются различными DAW и полезными плагинами. Профессиональные модели имеют DSP-процессор, на котором выполняется обработка собственным комплектом эффектов, что еще и позволяет разгрузить ЦП компьютера.

Есть и карточки, предназначенные специально для гитаристов, к примеру, LINE 6 POD STUDIO GX. Он комплектуется гитарным процессором POD Farm с дюжиной усилителей для гитары и баса, эмуляцией легендарных педалей эффектов, кучей пресетов и т.д.

Аудиокарты в процессорах, микшерах и усилителях

Гитарист сам может не знать, что у него уже есть аудиокарта. Аудиочипы сегодня не стесняются встраивать в любые девайсы.

• Многие современные гитарные процессоры, например, Line 6 серии Pod HD, Helix и GO, Kemper Profiler, Axe FX, Boss GT-1000 и другие, можно использовать как аудиоинтерфейс. Они подключаются по USB и позволяют записывать аудио в высоком разрешении, на них можно заниматься сведением, так что необходимость в отдельной аудиокарте отпадает.
• Некоторые микшеры поддерживают ASIO, позволяют подключить их к ПК и использовать в качестве аудиоинтерфейса, например, Peavey PV 6 BT.
• Симуляторы кабинета — отдельная категория гитарных приборов, многие из которых имеют ЦАП\АЦП на борту, к примеру, Two Notes Torpedo C.A.B., AMT Pangea и другие.
• Наконец, аудиоинтерфейс можно найти даже в современных комбиках (Boss Katana) и ламповых усилителях (Peavey 6505 MH).

Размер буфера и задержка при игре

Главное, что внешний аудиоинтерфейс позволит играть на гитаре с минимальной задержкой. Дело в том, что компьютер при конвертации сигнала в нули и единицы обрабатывает семплы пачками. Так процесс получается более стабильным, и пара пропавших семплов не станет катастрофой. Поэтому размер буфера измеряется в семплах, и чем он больше, тем меньше шанс поймать хрипы и артефакты из-за того, что ПК не справляется. Но и тем больше задержка при игре, поскольку системе приходится ждать накопления буфера.

Большинство современных компьютеров позволяют выбрать наименьший размер буфера. Легко посчитать, какой будет задержка при игре: достаточно умножить размер буфера на 2 (поскольку обработка происходит два раза: на входе и выходе) и разделить на частоту дискретизации. Например, при записи в 44 100 Гц и размере буфера в 64 семпла, получается задержка в (64*2)\44100 = 0.029 секунд, то есть в 3 мс. За это время звук по воздуху успевает преодолеть лишь один метр, поэтому такая задержка совсем не ощущается.

Реампинг сигнала через комбик или усилитель

Если дома стоит хороший комбик или гитарный стек, с их помощью можно сделать реамп записанного сигнала. Многие гитаристы убеждены, что цифровые приборы не могут эмулировать всех нюансов звучания ламповой техники. Большинству просто интересно записать звук собственного оборудования. Для этого понадобится микрофон, стойка к нему, шнур XLR и прибор под названием «реампер». Он позволяет согласовать сопротивления выхода звуковой карты и входа усилителя, без него звук будет тихим и тусклым (иногда ту же функцию может выполнять Di-Box).

Вопрос акустической подготовки помещения можно решить изоляционным боксом. По-сути, это ящик, обитый внутри минеральной ватой, в него помещается комбик или каб. Можно как заказать фирменный (Box of Doom), так и сделать самостоятельно. Можно также попробовать засунуть комбик в шкаф с одеждой или поставить на мягкий диван.

Для записи гитары чаще всего используются инструментальные динамические микрофоны, самый известный — Shure SM57. Иногда используют несколько разных микрофонов (один динамический, один конденсаторный или ленточный) с разных позиций для создания более полного тембра.

Установка микрофона относительно гитарного динамика является самым непростым моментом при таком способе записи. Чем микрофон ближе к центру динамика, тем звук более яркий и прорезающий, чем ближе к краю — тем глуше и басовитее он становится. Часто микрофон ставят вплотную к защитной сетке кабинета строго перпендикулярно, но можно отдалить его на расстояние до 10–20 сантиметров — саунд получается более полный, но с меньшей атакой.

Чтобы слышать только сигнал от микрофона, его установку нужно делать в закрытых наушниках с хорошей звукоизоляцией.

Если дома стоит полноценный усилитель типа Peavey 5150, то напрямую к звуковой карте его подключить не получится — сгорит без нагрузки. Понадобится эквивалентный динамику нагрузочный балласт (load box), к примеру, AMT Power Eater или более навороченный Two Notes Torpedo Captor X с ЦАП\АЦП, с кабсимом и набором импульсов. В этом случае не нужны микрофон и минеральная вата, а выбор из сотен импульсов делает подход более гибким.

Как превратить гитару в MIDI-клавиатуру

Существует возможность использовать гитару как миди-клавиатуру. Это пригодится тем, кто занимается аранжировками, но владеет черно-белыми клавишами хуже, чем железными струнами. Открывается возможность играть на гитаре любыми звуками — от скрипок и валторн до синтезаторов и перкуссии.

Гитарные процессоры типа Roland GR-55S и Boss SY-300 работают без специальных midi-датчиков и конвертируют аудио на лету без ощутимой задержки. То же самое можно сделать программно в Reaper.

Как записать гитару на смартфон или планшет

Когда вдруг посетила муза, придуманная музыкальная фраза может улететь, не попрощавшись, пока грузится компьютер с DAW. В таких случаях планшеты и смартфоны могут выполнять роль диктофона для черновых набросков. Конечно, многие ограничиваются встроенным диктофоном, но расслышать что-то потом будет нелегко.

Чтобы записать гитару на мобильный девайс в приличном качестве, существуют компактные аудиокарты типа iRig, Line 6 SONIC PORT, SHURE MOTIV MVI-LTG. Некоторые комплектуются плагином гитарного процессора и открывают моментальный доступ к студийному звуку. Существуют и напольные миди-контроллеры для смены пресетов во время игры, они позволяют использовать планшет на сцене и репетициях как полноценный гитарный процессор.

Есть и бюджетные решения со встроенным набором эффектов — овердрайв, какой-нибудь хорус и дилей с реверберацией. В таких настройки звука сильно ограничены, качество эффектов не то, чтобы супер, и для сцены они не предназначены, а вот для занятий дома и записи демок — вполне.

Как записать акустическую гитару

Есть два способа записать акустику. Первый — микрофонами. Это сложный, но самый правильный путь, позволяющий запечатлеть уникальный тембр гитары и особенности игры музыканта. Понадобится один конденсаторный микрофон и стойка, на которой его размещают напротив отверстия в деке. Чаще всего применяют конденсаторники с малой диафрагмой и характерным подъемом на высоких частотах.

Иногда у первого лада устанавливается дополнительный микрофон, позволяющий добиться большей читаемости и ясности. Установка двух микрофонов в позицию X-Y или ORTF дает стереопанораму. С этой же целью можно использовать рекордер типа Tascam DR-05 — в нем уже есть пара микрофонов и ЦАП\АЦП, так что его можно использовать и в качестве аудиокарты.

Бывают и аудиокарты, заточенные под запись акустики, например, IK MULTIMEDIA iRig Acoustic Stage. Есть и мобильные аудиокарты с микрофоном, к примеру, Apogee One, который может работать также с Айпадом и Айфоном.

При таком подходе на звук влияет помещение. В идеале оно должно быть либо полностью заглушенным, либо, наоборот, обладать приятной уху реверберацией без стоячих волн. Чаще всего используются деревянные комнаты. Если такой комнаты нет, то для второго способа она не нужна, поскольку в нем используется пьезозвукосниматель (например, Fishman Sonicore).

Пьезозвукосниматель может работать даже с нейлоновыми струнами. Именно им снабжаются электроакустические гитары, но бывают и съемные звукосниматели для классических гитар. Они позволяют подключить инструмент напрямую к звуковой карте, но звучание будет не таким выразительным, как при записи микрофонами.

Заключение

Любой элемент цепочки записи влияет на результат. Плохой инструмент, убитые струны, фонящий кабель, кредитка вместо медиатора — все это сильно испортит качество гитарного звука. Но все же самым важным элементом является сам музыкант — его мастерство может затмить собой любые огрехи записи. Доказательством тому будут десятки великих альбомов, созданных на коленке.

КАК ПРАВИЛЬНО ЗАПИСАТЬ ГИТАРУ ДОМА

Не нужно лишний раз сообщать о том, что музыканту искать профессионального саунд-продюсера долго и дорого – человеку, владеющему музыкальным инструментом, необходимо в XXI веке иметь все навыки звукозаписи и звукового продюсирования. Не следует впадать в чрезмерную гордыню и тем, кто владеет электрогитарой – кто ещё, как не сам гитарист, будет лучше всех представлять, какого звучания он хочет добиться на записи? И, плюс ко всему, сейчас можно сэкономить не только на стороннем саунд-продюсере, но и на студии, и даже на дорогом оборудовании для продюсирования: современные технологии позволяют собрать гитарную студию прямо на дому, не занимая при этом много места.

Оговоримся сразу, что сегодня мы рассматриваем самый технологически простой способ записи партий именно электрогитары. Запись акустической гитары, даже дома и аналогичным способом – это всё-таки в некоторой степени не только точная наука, но и звуковое колдовство… Кроме того, именно электрогитару дома можно сейчас записать так, что спродюсированные лично вами её партии хорошо лягут не только в демо-запись, но и в финальный звуковой продукт на уровне вполне достойного селф-релизного (или, как выражаются в России, «самиздатовского») сингла или альбома.

Цель: записать гитару дома
Опустим очевидные детали, с которых обычно начинается подобное пособие – а именно информацию о превосходном состоянии вашей рабочей гитары перед записью. О чём действительно необходимо упомянуть – так это об использовании внешних эффектов, возможно и всего вашего концертного педалборда. Общее правило звучит так: сводите набор эффектов к абсолютному минимуму и не используйте при записи конкретных фрагментов ненужных эффектов из педалборда – в таком случае они только вносят шумы в гитарный сигнал. На самом деле все необходимые эффекты (кроме чистого перегруза усилителя) вы сможете добавить к гитарному сигналу при цифровой записи на этапе окончательного сведения фонограммы в формате плагинов.

Таким образом, перед нами стоит задача реализации максимально простой технологии записи гитарных партий без применения громоздкого оборудования, то есть гитарного усилителя – как говорилось ранее, «прямо в пульт». Вместо пульта ныне – компьютер с установленным звукорежиссёрским ПО, и вопрос коммутации гитары и собственно компьютера приобретает первостепенное значение. Бытует мнение, что гитару можно записывать вообще максимально напрямую, то есть во встроенную звуковую карту компьютера с применением шумопонижающих плагинов. Однако любого музыканта беспокоит качество конвертации и, если необходимо, предварительной обработки сигнала – а потому не надо изобретать велосипед. Надёжный и проверенный способ для звукозаписи «в компьютер» – это использование внешней звуковой карты (аудиоинтерфейса), объединяющей в едином портативном конструктиве высококачественный аналого-цифровой преобразователь (АЦП), необходимые схемы согласования входных и выходных сигналов и частотные фильтры. Некоторые из таких устройств имеет включенный в схему микшер для полного формирования выходного сигнала карты, являющегося входным сигналом для студийного оборудования.

Как выбрать звуковую карту для домашней записи
Да, внешние звуковые карты являются универсальными устройствами в том смысле, что они позволяют преобразовывать для цифровой записи сигналы не только с электрогитар и бас-гитар, но также с других инструментов микрофонов. Универсальность в любом случае играет вам на руку, а подобными звуковыми картами для записи именно гитар пользуются во всём мире сотни тысяч музыкантов, в том числе и профессионалов всё при той же работе в домашних студиях. Безусловно рекомендуемыми внешними звуковыми картами являются разработки бренда Focusrite, начиная с самых простых устройств с конфигурацией «2 входа / 2 выхода» (на самом деле имеется в виду раздельный стереовыход), а именно Focusrite Scarlett Solo 3rd Gen и Scarlett 2I2 3rd Gen. Звуковые карты линейки Focusrite Scarlett имеют питание по USB-шине и комплектуются высококачественными АЦП / ЦАП с разрядностью 24 бита и частотой дискретизации 192 кГц. Плата Scarlett Solo 3rd Gen имеет один балансный вход XLR для микрофона и один инструментальный / линейный вход TRS 1/4″. Имеется разъем для мониторных наушников TRS 1/4″, регулятор уровня выходного сигнала и переключатель режимов мониторинга Direct Monitor Off-On. Эта функция призвана облегчить контроль выходного сигнала — известно, что задержка сигнала в цифровой линии мешает музыканту. Модель 2I2 3rd Gen является более гибкой в работе — у этой платы имеются два универсальных входа XLR / TRS 1/4″ под микрофоны и инструменты (с переключателями Inst / Air). Установка переключателя в положение “Air” обеспечивает, по информации производителя, эмуляцию аналогового оборудования производства Focusrite доцифровой эпохи – конкретно, предусилителей ISA. Прочий функционал аналогичен Scarlett Solo 3rd Gen, однако плата поставляется с предустановленным и довольно богатым программным обеспечением, в числе которого Ableton Live Lite, Pro Tools – First Focusrite Creative Pack, Focusrite Red 2 / Red 3 Plug-In Suite, доступ к Focusrite Plug-in Collective, бесплатная трёхмесячная подписка Splice Sounds (при регистрации новой учетной записи на Splice) и один из четырех виртуальных инструментов XLN Audio Addictive Keys на выбор пользователя.

Плата Scarlett Solo 3rd Gen также доступна в комплекте Scarlett Solo Studio 3rd Gen, в котором также имеется конденсаторный студийный микрофон с кардиоидной диаграммой направленности Scarlett Studio CM25 Mk III, студийные наушники Scarlett Studio HP60 Mk III с диапазоном воспроизводимых частот 10–30 000 Гц и микрофонный XLR-кабель длиной 3 м. Предустановленное программное обеспечение – Ableton Live Lite и Pro Tools – First Focusrite Creative Pack. А одно из лучших предлагаемых ныне решений Focusrite для малой домашней студии – это двухканальная (два универсальных входа XLR / TRS 1/4″) плата Clarett 2Pre USB, оснащенная высококачественными конверторами AKM новой серии 44, обеспечивающими соотношение сигнал / шум лучше 119 дБ и системой цифровой обработки на двух процессорах XMOS; также наличествует режим “Air”.

Безусловно, вы можете использовать для домашней записи электрогитары любые внешние платы, от простейшего двухканального Behringer UM2 до 16-канального (10 выходов) весьма продвинутого Roland UA-1610, в котором реализованы цифровые технологии обработки сигналов Octa-Capture и Quad-Capture, а также автоподстройка режимов Auto-Sens. Однако мы советуем обратить внимание на двухканальные карты Mackie Onyx Artist и Steinberg UR12 USB, на которых инструментальный вход уже замаркирован как “Hi Z”. Данное обозначение, идущее от жаргона транзисторной схемотехники, означает повышенное сопротивление конкретного входа, что делает его более полноценно согласующимся с гитарными звукоснимателями. Вообще говоря, при записи электрогитары через звуковую карту именно наличие входа “Hi Z” фактически обязательно. В некоторых моделях внешних карт данная функция является переключаемой посредством кнопки или аппаратно при помощи ПО, однако наличие маркировки сообщает об ориентированности инструментального входа именно на подключение электрогитары или бас-гитары.

Нужен ли Di-бокс?
С функцией “Hi Z” или её отсутствием в конкретной внешней карте связан один из самых каверзных вопросов процесса записи гитары в домашних условиях – нужен ли при такой записи DI-бокс, и зачем он нужен? И здесь дело не в прямом назначении DI-бокса как устройства для преобразования небалансного сигнала с высоким сопротивлением в балансный сигнал с низким сопротивлением и обеспечивающего гальваническую развязку аудиосигнала от электрической сети. При работе с ранними моделями внешних звуковых карт с большим временем задержки сигнала DI-бокс играл роль делителя-преобразователя сигнала для осуществления аудиомониторинга в режиме реального времени. Но в современных внешних картах время задержки либо сведено к возможному минимуму (чему свидетельством – их мониторные выходы на наушники), либо минимизируется аппаратно из программы аудиозаписи. Если вы используете гитарную обработку до входа во внешнюю карту, то DI-бокс весьма желателен как раз для согласования сопротивлений, то же справедливо и в случае вашего намерения работать с записанным гитарным сигналом (естественно, «сухим») в режиме реампинга.

Гитарные новинки, подходящие для записи
Вопрос о домашней записи гитары обязательно подвешивает и вопрос о том, а какую гитару по состоянию на 2020 год стоит использовать в роли такого скромного студийного инструмента? Пожалуй, здесь можно порекомендовать гитары серии Fender Squier Contemporary Stratocaster с комбинациями звукоснимателями самых разных конфигураций. Но более современное и уместное решение – это серия гитар Epiphone 2020 Inspired by Gibson, в которой можно обнаружить традиционные модели Les Paul, SG, Explorer и Firebird, с корпусами, выполненными из красного дерева и грифами, изготовленными также из красного дерева или красного дерева в комбинации с другими породами. На этих гитарах установлены звукосниматели Epiphone ProBucker 2 и ProBucker 3 собственной разработки бренда, которые являются точными копиями винтажных звукоснимателей серии Gibson BurstBucker.

Необходимо помнить что любой, даже самый современный инструмент, перед сессией домашней звукозаписи должен быть приведён в максимально боеготовое состояние. Это относится, в первую очередь, к установке на гитару совершенно нового комплекта струн – помните, что известная глухота звучания, идущая от уже «поигранных» струн остаётся с сигналом навсегда и никак не убирается при обработке, абсолютно никакими эффектами. Про точную настройку гитары говорить вроде бы излишне, но она должна быть выполнена по максимально простому внешнему тюнеру без использования аппаратного тюнера в компьютере, причём настройку в идеале следует проверять и корректировать после каждого дубля, а вовсе не «двух-трёх», как советуют некоторые. Кроме того, при записи не праздным оказывается и выбор медиатора – для ритм-партий вы можете использовать достаточно мягкий медиатор: если выиграете поп-рок или ретро-рок, подобная игра может придать аранжировке нужный расслабленный шарм. Но когда дело доходит до соло – экспериментируйте. Конечно, это дело вкуса музыканта, его навыков и умений, однако масс экспертов рекомендуют использовать для записи соло, особенно в нелёгких стилях музыки, максимально жёсткие медиаторы. Так что если вы склонны к подобным экспериментам, то, вероятно, в вашем арсенале окажется настоящий металлический медиатор именно для студийной работы.

Какие гитары лучше использовать в домашней записи
Сейчас уже можно быть на 100% уверенным, что для домашней записи подойдёт абсолютно любой инструмент. Если ориентироваться на ассортимент гитар, присутствующих на полках Музторга, то в контексте домашней записи, одинаково хорошо может прозвучать как бюджетный Ibanez, так и кастомшопный Gibson. Вопрос лишь в базовом характере звука, который, впрочем, прекрасно моделируется путём дальнейшей обработки плагинами в аудио-редакторе. Куда важнее помнить, что для правильного звука нужны свежие струны и правильное звукоизвлечение.

Делаем выводы
Таким образом, для того, чтобы стать продюсером собственных гитарных партий, совершенно необязательно разоряться на гигантские суммы как при приобретении собственно музыкального инструмента, так и на специальное оборудование. Особенностью современного рынка музыкальных инструментов (MI) как раз и является свобода для каждого музыканта приобретать именно доступное ему оборудование и добиваться более чем внушительного результата даже на сегодняшнем переполненном рынке звукозаписи. Ведь, как совершенно правильно говорится, самая главная делать каждого инструмента – это голова его владельца.

Запись звука в стерео на мобильный телефон Android через линейный вход: возможно ли?

Не раз возникала проблема подключения аудиоустройств к телефону на Android через линейный вход — микшерный пульт, микрофонный усилитель: да мало ли еще источников аналогового звука? mp3-плейеры отмирают, как класс, сам давно не использую, полностью перейдя на телефон LG V30+: кроме качественного проигрывания музыки, он великолепно записывает стерео-звук с двух встроенных микрофонов — почему бы ему и дальше не поработать в качестве носимого рекордера и портастудии? Столько рассказывается, что у флагманов мобильного рынка сейчас выделенные аудиочипы высокого качества — так неужели нет функции записи с линейного входа?

Краткое резюме поста:
У мобильных телефонов на Android нет линейного входа, есть только один микрофонный вход.
В некоторых телефонах Sony есть два микрофонных входа для стереозаписи с внешних микрофонов.
Можно понизить сигнал с линейного выхода до уровня микрофонного входа, но это уже паяльник и не рекомендуется:)
Качественную запись с линейного входа на Android можно получить только используя технологию OTG.

А теперь подробности.

Существует три варианта проводного подключения аудиоустройств к телефону на Android:
Разъем jack 3,5 мм
Type-C
Технология USB OTG

1. Подключение аудиоустройств к телефону на Android через разъем jack 3,5 мм

Отступление для лучшего понимания — немного информации про основной (до недавнего времени) звуковой разъем телефона.

Основным аудиоинтерфейсом мобильных телефонов на Android до недавнего времени был разъем наушников, jack 3,5 мм. Существует несколько вариантов привычного разъема «jack» с различным количеством контактов. У обычных стереонаушников — 3 контакта, у смартфонов — стандартно 4: добавляется микрофон, т.е. гарнитура — наушники с микрофоном. Есть джек и на 2 контакта — моно вариант:

Названия этих разъемов состоят из букв T, S, R — последняя буква появляется, если контактов больше чем 2:

T — Tip: кончик, острие;
R — Ring: кольцо. Промежуточный контакт;
S — Sleev: рукав, муфта, гильза. Основание.

Типы разъемов jack:

TS — моно (2 контакта);
TRS — стерео (3 контакта);
TRRS — стерео+микрофон (4 контакта).

Т.е. с каждым добавленным контактом получаем еще одну букву R в середине наименования. Есть и 5-контактый jack с закономерным названием «TRRRS»:)

Распайка обычных наушников, разъем TRS:
T — левый канал,
R — правый,
S — общий (земля).

А вот распайка 4-контактного разъема TRRS имеет разные варианты: стандарт CTIA, введен после 2012 года:

T — левый канал,
R1 — правый канал,
R2 — общий,
S — микрофон.

До 2012 г. существовал стандарт OMTP, где микрофон и земля были поменяны местами — на мой взгляд, более логичный, ведь последний контакт S служит основанием всего разъема. Есть специальные переходники для использования старых гарнитур на новых устройствах — они универсальны, подходят и для использования новых гарнитур на старых устройствах — фото с Aliexpress:

Некоторые телефоны просто определяют тип гарнитуры и автоматически подстраиваются под нее.

Итак, в одном 4-хконтактном разъеме 3,5 мм jack TRRS смартфона совмещается стереоВЫХОД на наушники и вход микрофона. Т.е. у телефонов на Android нет встроенного линейного входа через разъем джек 3,5 мм. Вход исключительно микрофонный, моно.

Было бы логично, конечно, сделать возможным переназначение этого разъема программно, т.е. вместо выхода на наушники включать линейный вход, как в диспетчерах звуковой карты на Windows (Realtek). Но про такие возможности на Android ничего не известно. Основное назначение телефона — слушать и говорить, т.е. необходимо подключение гарнитуры.

Есть рекомендации различными аппаратными путями (при помощи паяльника:) ) понижать уровень звука с линейного выхода внешнего устройства до уровня микрофонного входа телефона, но запись будет моно в любом случае.

Исключением являются телефоны фирмы Sony: Xperia Z2 Z3 Z5 Z5C X XP XZ XC — в этих телефонах возможна стереозапись на микрофон. В них используется 5-контактый разъем TRRRS — дополнительный контакт задействован для еще одного микрофонного входа, к разъему телефона можно подключить внешний стереомикрофон Sony STM10:

Но в данном случае вход хотя и является стерео, но не линейным, а микрофонным. Распайка разъема является продолжением стандарта OMTP, на который снизу нарастили еще один контакт для микрофона. Или можно сказать, что это CTIA, в центр которого впихнули микрофон:) Порядок следования каналов микрофонов аналогичен порядку каналов наушников — левый ближе к острию разъема, правый — к основанию:

T — левый канал,
R1 — правый канал,
R2 — микрофон левый,
R3 — общий,
S — микрофон правый

2. Подключение аудиоустройств к телефону на Android через разъем USB type-C

Кроме питания и обмена данными в цифровой форме, на некоторых моделях телефонов, где разъем jack убран, через разъем USB type-C также передаются и принимаются аналоговые сигналы. Они дублируют все, что описано выше: jack 3,5 мм убрали в угоду компактности, но все его функции встроили в разъем Type-C, подключиться к которому можно используя переходник — этот режим называется Direct Audio:.

В случае подключения по Type-C по аналоговому сигналу, никакой информации о линейном входе также нет.

Существует режим CDLA — цифровой вариант, наушники должны иметь собственный ЦАП и усилитель звука. Не очень понимаю, чем этот вариант отличается от следующего:

Подключение аудиоустройств к телефону на Android при помощи технологии USB OTG (On-The-Go)

Подключение происходит через тот же основной разъем USB (Type-C или micro USB), но уже по цифровому интерфейсу:

Для подключения аналогового источника к линейному входу телефона нужен этот самый линейный вход, который есть во внешних звуковых картах, подключаемых по USB.

Обычный «свисток» не подойдет, он предназначен для подключения гарнитуры — такая возможность у нас уже есть, но «свисток» не имеет линейного входа:

И стандартные программы для записи звука, устанавливаемые в телефон по умолчанию, тоже не подходят: используется специализированная программа USB Audio Recorder Pro — ее легко найти в Play Market (или на 4PDA). Можно ознакомиться со списком поддерживаемых аудиоустройств и найти что-либо подходящее для записи, с линейным входом.

Например, в этом списке я нашел мою старинную внешнюю звуковую карту Creative SB0270, которая вышла в мае 2003(!) года — подключается через разъем USB Type-B, такой только у принтеров на сегодня остался:

Линейный вход, оптика, все дела:)

Именно при помощи Creative SB0270 мне удалось записать звук на линейный вход на телефон на Android:

Но и тут оказались какие-то грабли: на безотказном LG V30+ все получилось без проблем. И на Ulefone armor 6E — тоже. В обоих случаях использовался 9-й Android. А вот Xiaomi Readme Note 4 с Android 7 нормально вывел звук на наушники, но записывать отказался: уровень записи на экране постепенно рос, доходил до перегруза — и на этом все заканчивалось. Будто бы накапливалась обратная связь.

Из ныне продаваемых приличных аналогов Creative SB0270 — BEHRINGER U-CONTROL UCA222 (UCA202, U-PHONO UFO202): карты тоже не новые, вышедшие не ранее 2009 года, но актуальные по сей день:

Behringer U-PHORIA UM2 и UMC22 (2003 г.) — профессиональные карты, со входом XLR — тоже анонсированы среди поддерживаемых, но цена уже исключительно для тех, кому оно нужно. Также, как аудиоинтерфейс Zoom U-22 (2006 г.) — больше, чем звуковая карта, требуется дополнительное питание в виде двух батареек АА:

Что интересно: портастудии Zoom, отдельные устройства, способные самостоятельно записывать звук, работают в качестве внешних звуковых карт USB и поддерживаются системой Android.

И последняя карта, о которой стоит рассказать — iRigstream: звуковая карта, изначально ориентированная на использование с Android: «Подключайте инструменты, микшеры к iPhone, iPad, Android-устройству и Mac/ПК»:

У iRigstream свой отдельный софт под все перечисленные системы. А так — с виду карта обычная, нет XLR входов с внешним питанием 48В для поддержки конденсаторных микрофонов.

Выводы

У телефонов на Android линейного входа нет, запись звука возможна только через линейный вход внешней звуковой карты USB.

Простому пользователю нужны наушники и микрофон, гарнитура, на это рассчитан потребительский сегмент.

Линейный вход — это уже только для музыкантов: так, наверное, думают производители:) Музыкантам нужен качественный звук. А за «теплый ламповый» можно и большую сумму взять, поэтому линейный вход все больше уходит в специализированные устройства. Тенденция так себе. Если вы знаете про дешевую саундкарту-«свисток», вставляемую в разъем USB и имеющую линейный вход — пишите. Я такую не нашел.

И еще: у меня возник интерес к данному вопросу — и я нашел определенное решение. Писать мне на тему «Почему у меня проблема с такой-то моделью телефона и такой-то внешней картой?» — бесполезно: у меня нет такой модели телефона и такой звуковой карты. Пробуйте разные модели телефонов — возьмите у друзей, знакомых. Также я не знаю, почему у вас происходят какие-либо глюки — моя система заработала, и мне хватило для получения ответа на вопрос, озвученный в названии. И это решение не стало основным — если мне необходим линейный вход, то я использую отдельный рекордер Zoom H1n.

Запись звука в стерео на мобильный телефон Android через линейный вход: возможно ли? : 29 комментариев

Привет! Благодарю тебя за годный контент, ты большое дело сделал, буду творить и искать пути удешевления, отпишусь по фактам.

Андрей :

Привет, очень умная сбалансированная статья. У меня возникла необходимость в записи на Андроид с линейного выхода. Есть ли продвижки в оптимальной карте для такой записи? Смартфон- Xiaomi redme note 4x

Владимир :
USB Asus Xonar U3, типа микрофонный вход совмещен с линейным.
Что насчёт bluetooth интерфейсов скажете?
Анастасия :

Здравствуйте, а со «свистком» микрофон с jack trs вообще не будет работать?
Очень нужно подключить микрофон хотя бы к компьютеру, а лучше и к телефону, а в доступе пока только простейшие внешние звуковые карты и переходник usb type c

jack 3,5 — стандартный разъем для подключения микрофона к компьютеру. Есть масса микрофонов для подключения к телефону — в чем проблема?

Чудесная статья! Возможно ли подключение звуковой карти Behringer UCA 202 к смартфону Xiaomi Redmy 4a.Спасибо!

У меня нет этой звуковой карты. Я написал, какая связка работает у меня. По тому же принципу можно соединить и проверить.

Владимир :
Хорошо бы услышать что то о том что можно сделать с помощью паяльника от самого простого и более.
Михаил :

Здравствуй, подскажите, питание звуковой карты в вашей связке осуществляется от телефона?хвататет ли его? И какой программой вы пользуетесь для записи звука (она на фото вашей связки)? Возможно ли поменять данный способ для онлайн трансляций с телефона?

Питание от телефона — других разъемов питания на карте нет. Хватает. На сколько уменьшается время работы телефона — не проверял. Название программы указано в посте. Онлайн трансляции — экспериментируйте. Я поставил себе цель — записать звук на телефон с линейного входа на андроид — цели я добился, дальше сами:)

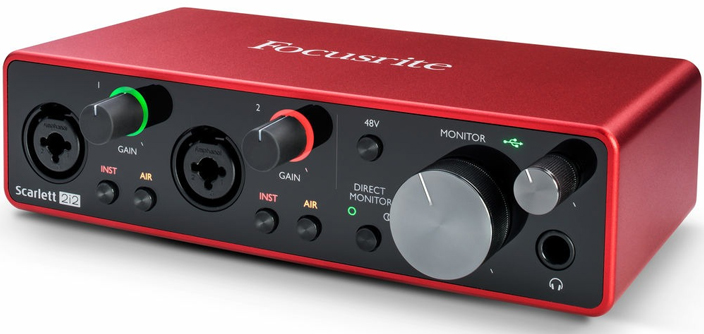

Георгий. Focusrite Scarlett 2i2 питается и дает хороший сигнал на запись через кабель OTG (тип С) на смартфон HUAWEI P20 Pro. Используется программа USB Audio Recorder PRO. Пишет в стерео режиме отлично, не вдаваясь в подробности и недостатки. Но есть потребность большего — писать два канала (пусть даже моно — один правый один левый) но при воспроизведении минусовки.

Не самая бюджетная карта. Я искал максимально дешевый вариант. За такую сумму проще рекордер купить, типа Zoom, и с собой носить.

Работает ли запись 2 каналов через скарлет на андроид? имею аналогичную Mackie (работает на тех же преампах), хочу писать 2х людей. USB Audio Recorder PRO сейчас $6, заявлена поддержка многоканальной записи.

Анатолий :

А что будет, если подключить телефон к выходу на наушники аудиоинтерфейса к входу в телефоне? что бы звук записать на видео

Да, стерео записать не получится, но моно пробовал, полноценную трансляцию не делал, только тестил, с выхода на наушники подключал к микрофонному входу смартфона, без перепайки, рискнул, ничего не погорело, на удивление в смартфоне сработала компрессия звука без специального софта.

Т.е. подали линейный выход на микрофонный вход и записали один канал из двух каналов стерео с перегрузками? Смысл?:) Я искал вариант сделать из телефона хороший рекордер.

Владимир :

Спасибо, тема актуальная. А как синхронизировать запись видео и звука через USB OTG? чтоб звук на видео писался с линии?

Владимир :

звук пишет идеально с UMC404HD через ОТГ-переходник. Но добиться синхронизации с видео не получилось. На странице гугл плей USB Audio Recorder PRO такое пишут: «…Предупреждение: это не общий драйвер, вы можете воспроизводить и записывать только из этого приложения. Использовать аудиоустройство USB с другими программами невозможно! Вот ещё на вражеском сайте нарыл для iOS: «…На устройстве iOS запустите приложение «Камера». Выберите желаемую настройку записи (например, видео). ЗАТЕМ подключите внешний аудиоинтерфейс. Комплект для подключения камеры уже должен быть подключен, но вы должны подключить к нему USB-кабель аудиоинтерфейса только после запуска приложения камеры.
Запись. Он будет принимать все, что есть на каналах 1 и 2, и записывать вместе с вашим видеопотоком.
ПРИМЕЧАНИЕ. Если вы закроете приложение «Камера», выключите устройство iOS, устройство iOS перейдет в спящий режим или отключите интерфейс — вам нужно будет повторить описанную выше процедуру для повторного захвата.
Другая проблема, это НЕТ УКАЗАНИЯ, что вы записываете звук с внешнего интерфейса — поэтому вы можете протестировать процедуру несколько раз, чтобы убедиться, что вы знаете, что она работает для вас, чтобы вы могли воспроизводить точно в реальной ситуации…. » для «андроидов» что-то есть похожее из приложений для видеосъёмки? Штатные приложения не робят такого.

Руслан :

Сижу и думаю, как записать на телефон игру на цифровом пианино, но звук писать не микрофонный, а напрямую с инструмента. Там все разъемы есть: in/out, и usb-b.
Смогу ли я записывать со стандартного приложения «камера» на андроид, и чтобы всё было синхронно ?

Меня это тоже интересует. Думаю можно записать синхронный с видео звук в данном случае, но наверное только если через способ 1(миниджек разветвитель) и 2 (тип с), через отг не будет наверно, ибо драйвер не системный а только для указанной в данной статье программе (usb recorder)

Очень помогла статья. Спамибо автору. Но на некоторих телефонах подключение »слетает’є через 5-7 минут использования. Помогите! В чем проблема?

я запитал микрофонный вход через резистивный делитель и конденсатор, все сработало не удивление хорошо. Но моно.

Изменилось ли что в плане записи стерео за последнее время?

Прошу помочь. Смартфон Сяоми редми9. Использую аудио интерфейс беринжер uca 202. После 7-10мин работы выключается. Пропадает аудио поток и появляется треск. В старой модели проблем не было. Спасибо

Сергей Грушко :

Спасибо, очень полезно!
Интересно сможет ли USB Audio Recorder Pro записать звук с гитарного процессора через USB , там ведь таже звуковая карта по идее, хотя могут возникнуть вопросы с драйверами? И ещё вопрос, а как записать видео на смартфон с записью внешнего стереозвука?

Виталий :

Запись видео со стерео звуком возможна с приложениями «Open Camera» и »
Cinema FV-5″ (то что я опробовал). Но опять же стерео звук будет записан только на телефоны фирмы Sony, указанные автором и другими с поддержкой стерео записи. А на «обычный» смартфон звук пишется на 2 канала, но не стерео (пробовал с картой UCA222).

Дмитрий :

Интересна запись стерео, хоть через OTG, хоть через 3.5 без всяких звуковых прям с микшера, например, в клубе. Таких переходников, как TRRRS я что-то не вижу. Есть шнурок, для замены отсутствующего в одном недавнем топе 3,5 — USB 3.1-3.5 (мама) для гарнитуры. Но тсерео он или моно, сказать трудно
