Устройство и работа предпускового подогревателя двигателя автомобиля Урал-4320
Предпусковой подогреватель автомобиля Урал-4320 в основном аналогичен предпусковому подогревателю автомобилей КамАЗ-5320 и КамАЗ-4310. Его конструктивные особенности — несколько иное расположение агрегатов, вызванное компоновочными сообра-желиями, и специальный пульт управления, установленный под капотом автомобиля на левой боковине радиатора.
Вместо одного рычажка переключателя режимов работы подогревателя, находящегося в кабине водителя автомобилей КамАЗ-5320 и КамАЗ-4310, на пульте управления подогревателем автомобиля Урал-4320 размещены выключатели электромагнитного топливного клапана, насосного агрегата, транзисторного коммутатора с искровой свечой и электрического нагревателя топлива.
При использовании в системе охлаждения низкозамерзающей жидкости прогрев и пуск двигателя производятся в такой последовательности. Открывается кран на топливном бачке подогревателя, и путем включения насосного агрегата выключателем центробежным вентилятором продувается газоход котла в течение 10…15 с. Затем включением электронагрева выключателем (включение нефиксированное) производится подогрев топлива в течение 30…90 с перед его впрыском в зону смесеобразования горелки. Время удержания выключателя 5 во включенном положении зависит от температуры окружающей среды и составляет: 30 с при минус 30 °С; 60 с при минус 40 °С; 90 с при минус 50 °С.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
- Тормозные механизмы автомобилей
- Меры безопасности при технических обслуживаниях и ремонте автомобилей
- Буксировка автомобилей КамАЗ
- Управление делителем передач автомобиля КамАЗ-5320
- Правила пользования тормозами автомобилей
- Особенности вождения автомобилей КамАЗ-5320, Камаз-5380 и Урал 4320
- Перечень работ, выполняемых при техническом обслуживании
- Периодичность проведения технического обслуживания автомобиля и требования к автомобилю после обслуживания
- Техническое обслуживание дополнительного оборудования
Рис. 2.35. Пульт управления подогревателем автомобиля Урал-4320:
1 —выключатель электромагнитного топливного кла. пана: 2 — выключатель насосного агрргата; 3 — выключатель транзисторного коммутатора с искровой свечой: 4,6— таблички; 5 — выключатель электроподогрева топлива
После этого выключателем (включение нефиксированное) включается транзисторный коммутатор с искровой свечой, выключателем — насосный агрегат, а выключателем — электромагнитный топливный клапан. Ручка выключателя транзисторного коммутатора со свечой удерживается во включенном положении не более 30 с до появления в котле характерного гула, указывающего на воспламенение топлива в горелке. Исправный подогреватель пускается в течение 10… 15 с. После отпускания ручки выключателя транзисторного коммутатора со свечой в котле подогревателя должен продолжаться непрерывный ровный гул, свидетельствующий о выходе подогревателя на режим устойчивой работы.
При неудавшемся пуске подогревателя электромагнитный топливный клапан и насосный агрегат выключаются и через минуту повторяется пробный пуск подогревателя в указанной последовательности.
При нагреве жидкости в системе охлаждения до температуры 40 °С пускается двигатель с последующим его прогревом до температуры 70…80 °С. При устойчивой работе двигателя подогреватель выключается прекращением подачи топлива в горелку подогревателя электромагнитным топливным клапаном и в течение 20…30 с производится продувка газоходов котла подогревателя центробежным вентилятором.
В случае использования в системе охлаждения воды прогрев и пуск двигателя производятся в такой последовательности. Подогреватель пускается на 10…15 с без воды в системе охлаждения. Затем воду в объеме 16 л через горловину заливают в когел подогревателя, держа пробку радиатора открытой. Двигатель прогревается до обильного выделения пара из заливной горловины радиатора, после чего воду доливают до заполнения системы охлаждения. И наконец двигатель пускается, прогревается до температуры 70…80 °С, а подогреватель выключается.
Система предпускового подогрева двигателя
2. Система предпускового подогрева двигателя
С января 2004 года на автомобилях Урал по специальному заказу устанавливается система предпускового подогрева двигателя с применением отопителя — подогревателя «Гидроник10» производства фирмы «Eberspacher» (Германия).
Данная система позволяет осуществлять предпусковой подогрев двигателя при отрицательных температурах воздуха до — 40 °С и обогревать кабину в движении и на стоянке (при неработающем двигателе).
Взаимозаменяемость со штатным подогревателем ПЖД-30 не сохраняется.
Порядок действий при предпусковом подогреве двигателя:
Открыть кран на топливном бачке подогревателя.
Убедиться в отсутствии загрязнений и посторонних предметов в системе питания воздухом и системе выпуска отработавших газов подогревателя.
Рукоятку распределительного крана 4 (см. рис. 1) установить в положение I.
Запустить подогреватель — включить соответствующую клавишу на панели выключателей.
По достижении температуры охлаждающей жидкости 60 °С (контролировать по штатному термометру) рукоятку крана 4 установить в положение II (см. рис. 1).
Запустить двигатель и при необходимости включить вентилятор отопителя кабины.
В случае излишне высокой температуры в кабине при движении автомобиля «Гидроник-10» отключить.
При постановке автомобиля на длительную стоянку с ночлегом в кабине заглушить двигатель и включить «Гидроник-10» (рукоятка крана 4 в положении II).
Предупреждение
Запрещается эксплуатация автомобиля с «Гидроником-10» при использовании воды в качестве охлаждающей жидкости.
Расход топлива отопителем «Гидроник10» при неработающем двигателе (справочные данные)

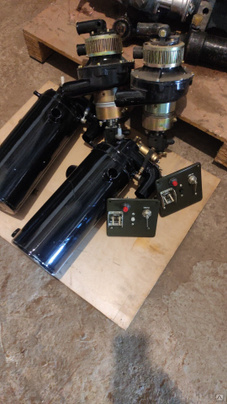

Предпусковой подогреватель в сборе-ПЖД-30 Ж-1015006 Урал ЯМЗ
Сейчас невозможно встретить автомобили, которые не были бы оснащены электроникой. Мы можем, с помощью нажатия всего пары кнопок, создать себе комфортные условия для поездки, например, включить подогрев сиденья. Различные датчики, позволяют значительно облегчить получение дополнительной информации о состоянии автомобиля. Без них мы уже и не можем представить поездку.
Автоэлектроника может включать в себя:
- Стартеры — эти устройства позволяют обеспечить запуск двигателя.
- Пусковые устройства — значительно облегчают жизнь, когда необходим автономный запуск автомобиля.
- Стеклоподъемники — позволяют регулировать подъем стекол в автомобиле.
- Предпусковой подогреватель — позволяет прогреть двигатель, не запуская его.
- И различные другие устройства.
УВАЖАЕМЫЕ КЛИЕНТЫ!
В связи с нестабильной ситуацией цены на товары часто меняются, мы не имеем технической возможности автоматически их корректировать.
Актуальную стоимость на товары вы можете уточнить у менеджера компании.
Пуск двигателя без подогрева
1. Прокачайте систему двигателя топливом ручным топливоподкачивающим насосом.
2. Установите в нейтральное положение рычаг управления коробкой передач.
3. Закройте штору радиатора.
4. Включите аккумуляторные батареи.
5. Установите рукоятку останова двигателя в рабочее положение (переместите до упора в панель).
6. Нажмите до упора на педаль сцепления.
7. Нажмите на педаль управления подачей топлива до положения, соответствующего средней частоте вращения коленчатого вала.
8. Не отпуская педали, включите стартер, повернув по часовой стрелке ключ до упора вправо.
9. После начала работы двигателя выключите стартер, отпустив ключ замка-выключателя, педаль управления подачей топлива удерживайте в положении, соответствующем средней частоте вращения коленчатого вала, до начала устойчивой работы двигателя, а затем плавно отпустите педаль сцепления (рычаг переключения передач должен быть в нейтральном положении). Рукояткой управления скоростным режимом установите минимальную частоту вращения коленчатого вала. Постоянная частота вращения коленчатого вала двигателя устанавливается вытягиванием ручки 7 (см. рис. 25) на себя и фиксируется поворотом на 90°. Ручка тягами соединена с рычагом управления регулятором ТНВД и находится в кабине на передней панели. Если двигатель не пускается, повторите пуск в вышеуказанной последовательности. Если после трех попыток двигатель не начнет работать, найдите и устраните неисправность. Время включения стартера не должно превышать 15 с и интервалы между попытками пуска не менее 1 мин.
Перед пуском прогретого двигателя педаль управления подачей топлива установите в положение, соответствующее средней частоте вращения коленчатого вала двигателя. Включите стартер и после начала работы двигателя отпустите ключ замка- выключателя.
Пуск холодного двигателя с помощью предпускового подогревателя
При применении в системе охлаждения двигателя низкозамерзающей жидкости, его подогрев и пуск производите в такой последовательности:
1. Поднимите капот.
2. Включите насосный агрегат выключателем, расположенным на пульте управления предпускового подогревателя, на 10-15 с.
3. Включите электроподогрев топлива выключателем, расположенным на пульте управления предпускового подогревателя (включение подпружиненное), и держите ручку выключателя в зависимости от температуры окружающего воздуха в течение следующего времени: 30 с — выше минус 30 ° С, 60 с — от минус 30 до минус 50 °С.
4. Включите искровую свечу выключателем, расположенным на пульте управления предпускового подогревателя (включение подпружиненное), и сразу же, не отключая ее, включите выключателями насосный агрегат и электромагнитный клапан. Удерживайте ручку выключателя свечи (не более 20 с) до появления в котле характерного гула, указывающего на воспламенение топлива в горелке. Исправный подогреватель должен запуститься в течение 10-15 с.
5. Отпустите ручку выключателя свечи (свеча выключается). Продолжающийся ровный гул в котле свидетельствует о том, что подогреватель вышел на режим устойчивой работы. При неудавшемся пуске подогревателя выключите электромагнитный клапан и насосный агрегат и через минуту повторите запуск в вышеуказанной последовательности. Если за две последовательные попытки подогреватель не запустился, то найдите и устраните причину неисправности.
6. Опустите капот, не закрывая его плотно, оставив зазор 100-150 мм.
7. Когда жидкость в системе охлаждения двигателя нагреется до 70-75 °С по показаниям указателя температуры охлаждающей жидкости на панели приборов, выключите электромагнитный клапан, продуйте газоходы котла в течение 20-30 с и выключите насосный агрегат.
8. Запустите двигатель, как указано в подразделе «Пуск двигателя без подогрева».
При применении в системе охлаждения двигателя воды его подогрев и пуск производите в такой последовательности:
1. Приготовьте 32 л чистой воды (для двигателя ЯМЗ- 236М2) или 34 л (для двигателя ЯМЗ-238М2).
2. Убедитесь, что все три сливных крана системы подогрева и кран отопителя закрыты после полного слива воды при постановке автомобиля на стоянку. После пуска подогревателя следите за отсутствием вытекания воды из сливных краников. В случае вытекания воды закройте краники.
3. Запустите подогреватель в вышеуказанной последовательности.
4. После 10-15 с работы подогревателя залейте в котел 14 л воды через заливную горловину, закройте пробку заливной горловины. Пробка радиатора должна оставаться открытой. В случае самопроизвольной остановки подогревателя повторите пуск, а в случае отказа немедленно слейте воду из системы. Найдите и устраните неисправности в работе подогревателя, после чего пустите подогреватель и продолжайте прогрев в последовательности, указанной выше. При этом капот закройте неплотно, оставив зазор 100-150 мм.
5. Прогрейте двигатель до обильного выделения пара из заливной горловины радиатора.
6. Выключите электромагнитный клапан, продуйте газоходы котла в течение 20-30 с и выключите насосный агрегат.
7. Запустите двигатель, как указано в подразделе «Пуск двигателя без подогрева».
8. Откройте кран отопителя кабины.
9. Долейте воду через горловину радиатора до заполнения системы и закройте пробку радиатора.
Остановка двигателя
Работающий двигатель останавливается ручкой останова, которая с помощью тяга 5 (см. рис. 26) соединена с рычагом 7. Ручка останова расположена в кабине на передней панели.
До останова дайте двигателю поработать в течение 1-3 мин без нагрузки при средней частоте вращения, после чего уменьшите частоту вращения до минимального значения и вытяните ручку останова до отказа.
